Texas Instruments OPA396精密运算放大器
Texas Instruments OPA396精密运算放大器将高带宽 (1MHz) 和超低静态电流 (23.5µA) 完美融合在一个高精密放大器中。得益于以上特性以及轨到轨输入和输出，该器件成为高增益、低功耗应用的理想选择。该器件具有10fA超低输入偏置电流、100µV失调电压（最大值）以及1.2µV/°C温度漂移，有助于在具有苛刻的低功耗要求的比例式和电流测量传感器前端中保持高精度。
OPA396采用Texas Instrument的专有e-trim™运算放大器技术，实现了超低失调和低输入失调漂移的独特组合，无需任何输入开关或自动调零技术。基于CMOS的技术平台还采用现代、稳健的输出级设计，可耐受高输出电容，消除了典型低功耗放大器中常见的稳定性问题。
特性
- 低IQ：23.5µA
- 增益带宽积：1MHz
- 低输入偏置电流：10fA（典型值）
- 低失调电压：±100µV（最大值）
- 低漂移：±1.2µV/°C
- 低电源电压运行：1.7V至5.5V
- 输入共模范围：±100mV（超出电源轨）
- 快速压摆率：1V/µs
- 高负载电容驱动
- 高输出电流驱动：60mA
- 轨到轨输出
- 已过滤电磁干扰 (EMI)/射频干扰 (RFI) 的输入
- 小型封装 (SC-70-5)
应用
- 便携式电子设备
- 流量变送器
- 血糖监测仪
- 过程分析（pH值、气体、力、湿度）
- 温度变送器
- 压力变送器
- 医用传感器贴片
- 楼宇自动化
- 可穿戴健身和活动监视器
- 气体检测器
- 模拟安防摄像头

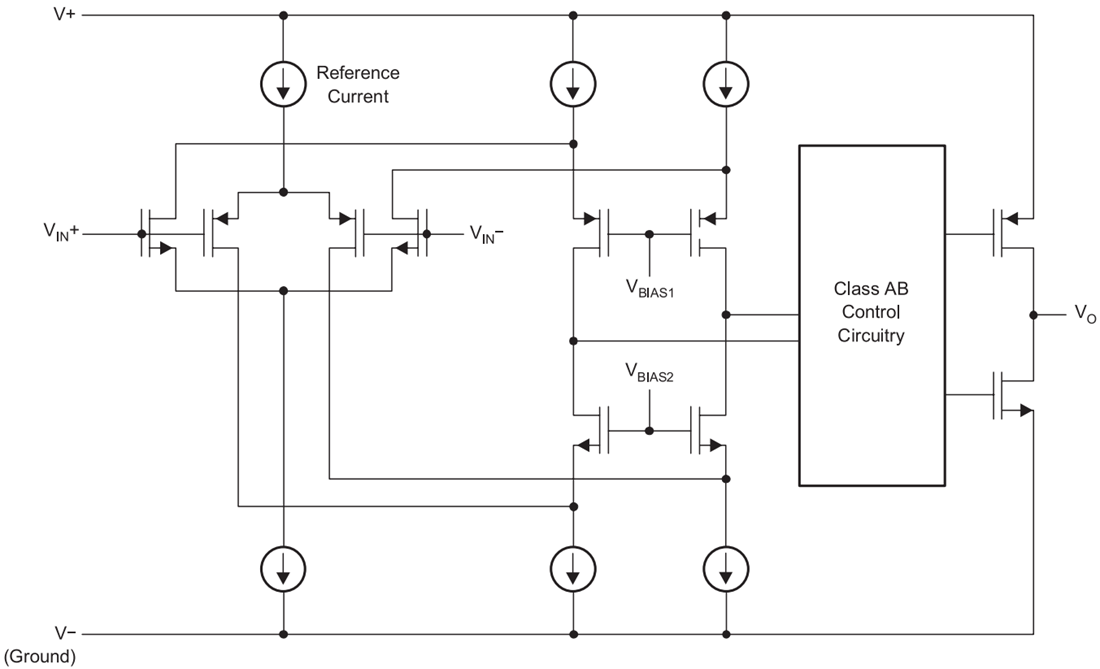

功能框图
相关开发工具
Texas Instruments 通用DIY放大器电路评估模块
可为工程师和DIY爱好者提供现实生活中的放大器电路。
发布日期: 2021-08-13
| 更新日期: 2022-03-11
