Texas Instruments OPA593EVM运算放大器评估模块 (EVM)
Texas Instruments OPA593EVM运算放大器评估模块 (EVM) 为评估OPA593高电压、高电流运算放大器提供了一个平台。多种元件占位支持许多常见的运算放大器电路配置（包括改进型 Howland 电流泵）。该评估模块的PCB布局和占位尺寸能够适应电路设计的变化。
借助该评估模块，Texas Instruments OPA593EVM可轻松配置为非反相、反相、差分放大器或经过改进的Howland流泵（V-to-I转换器）。用户电路安装在宽13.4cm × 长10.8cm × 高3.2cm的PCB中，OPA593DNT采用12引脚4mm × 4mm, SON (12)封装。该评估模块的PCB顶部、内部和底部铜基座以及封装的下方和伸出部分均经过优化，以实现有效散热。电路板设计将热量从运算放大器传递到周围铜基座，然后再传输到空气中，有助于冷却运算放大器裸片。
特性
- 灵活的设计可实现常见的电路配置
- 轻松访问相关节点、测试点和端子块
- 针对电源反转和输出电感负载反冲提供保护
- PC板布线和平面具有良好的散热能力，适合多种应用

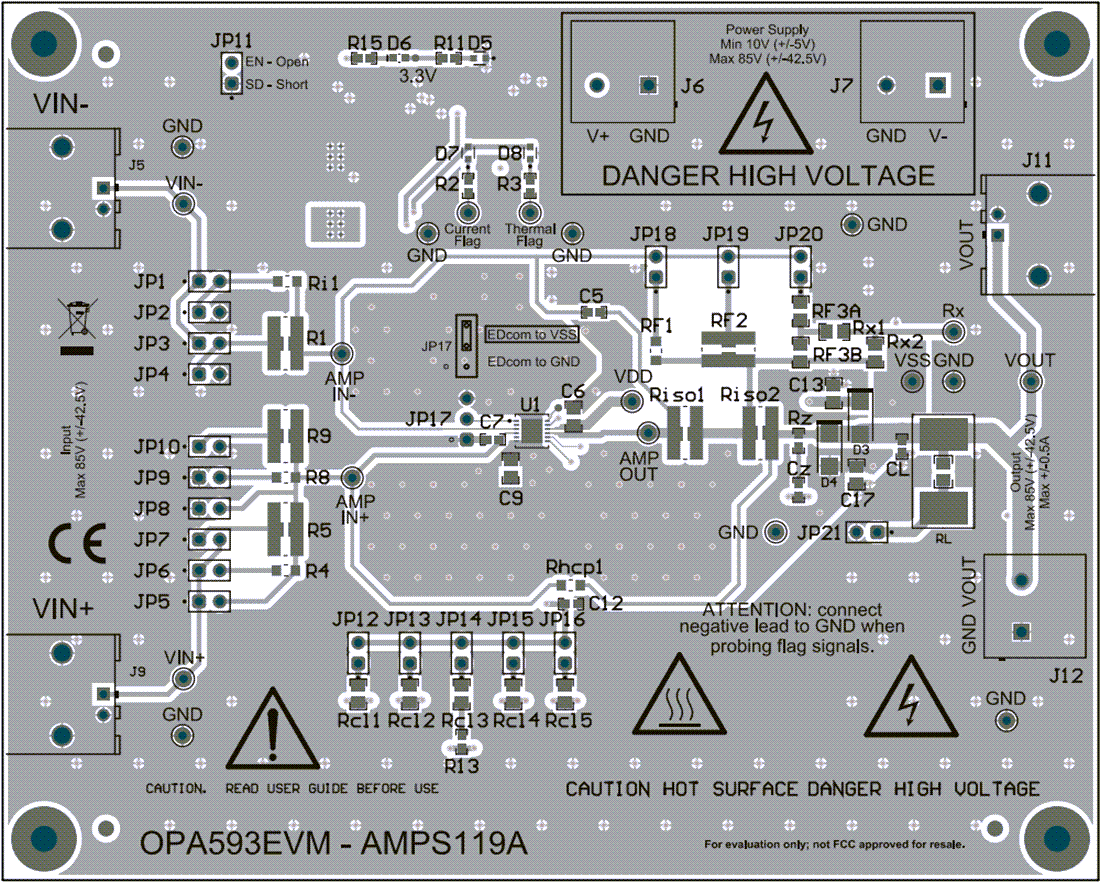

板布局
相关产品
Texas Instruments OPA593精密运算放大器
高电压、高精度、宽带宽、高输出电流、单位增益稳定、功率运算放大器。
发布日期: 2022-03-28
| 更新日期: 2023-02-15
