Texas Instruments OPA859宽带低噪声运算放大器
Texas Instruments OPA859宽带低噪声运算放大器具有CMOS输入，用于宽带跨阻抗和电压放大器应用。该器件配置为跨阻抗放大器 (TIA) 时，0.9GHz增益带宽积 (GBWP) 在低电容光电二极管应用中实现高闭环带宽。
OPA859优化用于光学飞行时间 (ToF) 系统，其中OPA859用于配合时间数字转换器使用，如TDC7201。OPA859可以用于驱动具有差分输出放大器的高分辨率LIDAR系统中的高速模数转换器 (ADC)，如THS4541或LMH5401。
特性
- 高单位增益带宽：1.8GHz
- 增益带宽积：900MHz
- 超低偏置电流MOSFET输入：10pA
- 低输入电压噪声： 3.3nV/√Hz
- 转换率：1150V/µs
- 低输入电容
- 共模：0.6pF
- 差分：0.2pF
- 宽输入共模范围
- 1.4V，自正电源
- 包括负电源
- 2.5VPP输出摆幅，TIA配置
- 电源电压范围：3.3V至5.25V
- 静态电流：20.5mA
- 封装：8引脚WSON
- 温度范围：–40至+125°C
应用
- 跨阻抗高速放大器
- 激光距离测量
- CCD输出缓冲器
- 高速缓冲器
- 可选时域反射仪 (OTDR)
- 高速有源滤波器
- 3D扫描仪
- 硅光电倍增管 (SiPM) 缓冲器放大器
- 光电倍增管后置放大器
Datasheets

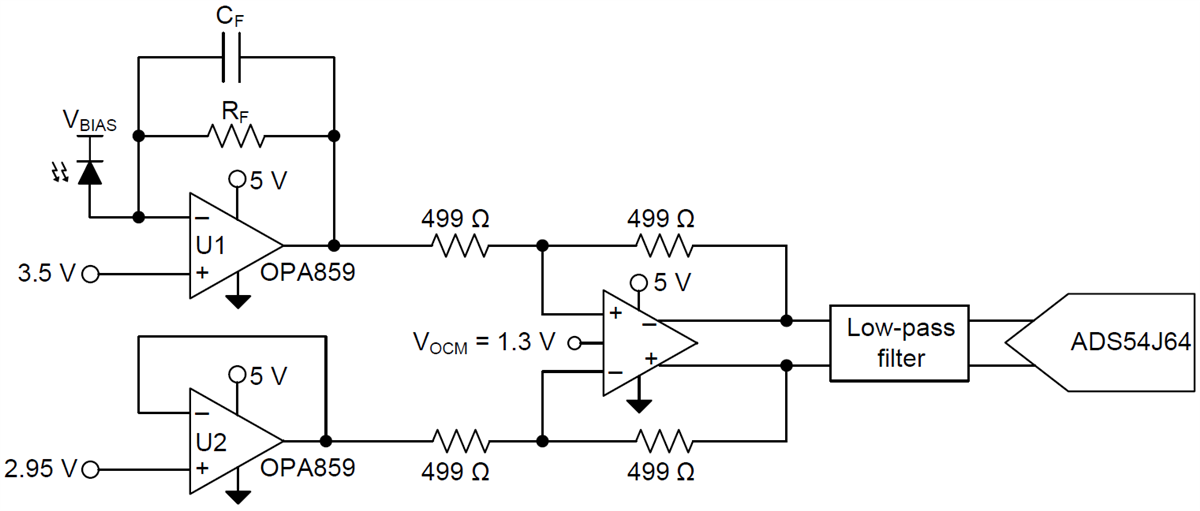

典型应用
相关开发工具
Texas Instruments DEM-OPA-WSON8-EVM评估模块
评估模块，用于采用DSG（8引脚WSON）封装的单通道运算放大器。
