Texas Instruments OPAx991/OPAx991-Q1运算放大器

Texas Instruments OPAx991/OPAx991-Q1低噪声运算放大器（功放）是一系列高电压 (40V) 通用运算放大器。该系列器件有单通道 (OPA991/OPA991-Q1)、双通道 (OPA2991/OPA2991-Q1) 和四通道 (OPA4991/OPA4991-Q1) 版本可供选择。这些器件具有卓越的直流精度和交流性能，包括轨至轨输入/输出、低偏移（±125µV，典型值）、低偏移漂移（±0.3µV/°C，典型值）、低噪声（10.5nV/√Hz和1.8µVPP）和4.5MHz带宽。这些器件具有独特的功能，如到电源轨的差分和共模输入电压范围、高输出电流（±75mA）、高压摆率（21V/µs）、高电容性负载驱动（1nF）和关断功能。这些功能使OPAx991成为稳健耐用的高性能运算放大器，适用于高电压工业应用。

Texas Instruments OPAx991/OPAx991-Q1系列运算放大器采用微型封装（如X2QFN、WSON和SOT-553）和标准封装（如SOT-23、SOIC和TSSOP），规格从-40°C到+125°C。OPAx991-EP器件采用金键合线，温度范围为-55至+105°C，引线表面镀锡。OPAx991-Q1器件通过了AEC-Q100汽车应用认证。

特性

  • ±125µV低偏移电压
  • 低失调电压漂移：±0.3µV/°C
  • 低噪声：10.5nV/√Hz（1kHz时）
  • 高共模抑制：130dB
  • 低偏置电流：±10pA
  • 轨到轨输入和输出
  • 高带宽：4.5MHz GBW
  • 高转换率：21V/µs
  • 高电容性负载驱动：1nF
  • 低静态电流：每个放大器560µA
  • 便于多路复用/比较器输入
    • 该放大器工作时的差分输入高达电源轨。
    • 该放大器可用于开环或用作比较器
  • 宽电源电压范围：±1.35 V至±20 V，2.7 V至40 V
  • 强大的EMIRR性能：输入和电源引脚上EMI/RF滤波器
  • 等同于电源轨的差分和共模输入电压范围

应用

  • 低功耗音频前置放大器
  • 多路数据采集系统
  • 测试与测量设备
  • ADC驱动器放大器
  • SAR模数转换器参考缓冲
  • 可编程逻辑控制器
  • 高侧和低侧电流检测
  • 高精度比较器

数据手册

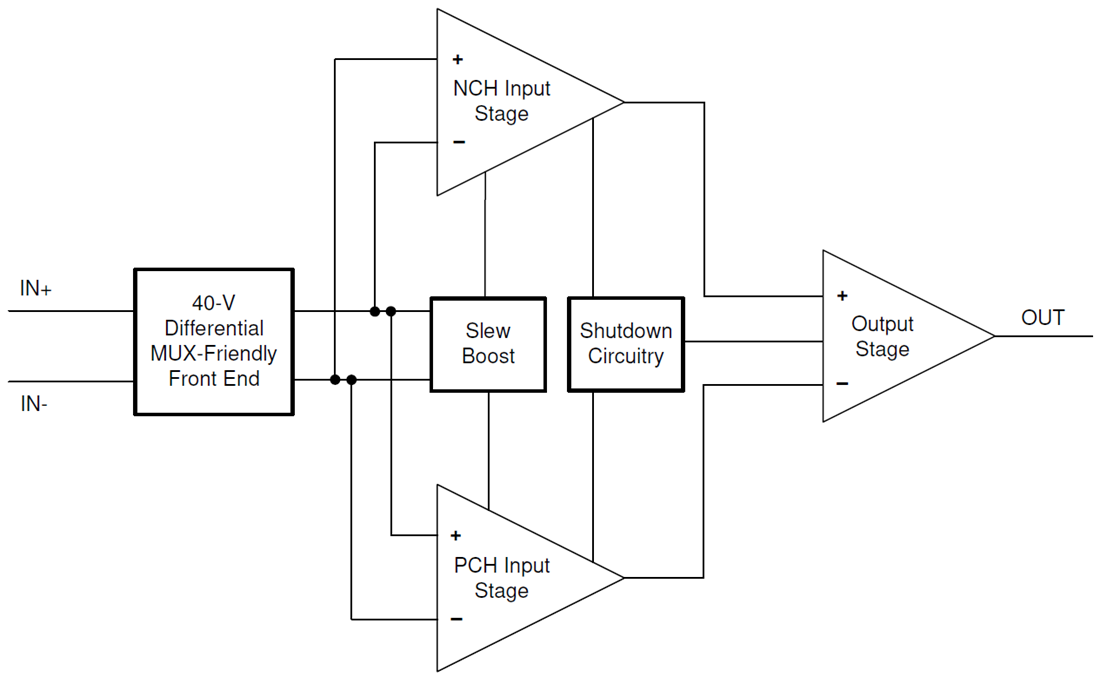

功能框图

框图 - Texas Instruments OPAx991/OPAx991-Q1运算放大器

相关开发工具

Texas Instruments DYY-AMP-EVM运算放大器评估模块 (EVM)

用于测试采用DYY-14 (SOT-23 THN) 封装的运算放大器的性能。

Learn More关于Texas Instruments DYY-AMP-EVM运算放大器评估模块 (EVM) View Products与Texas Instruments DYY-AMP-EVM运算放大器评估模块 (EVM)相关

Texas Instruments Universal Operational Amplifier EVMs

General purpose blank circuit boards that simplify the evaluation of operational amplifiers.

Learn More关于Texas Instruments Universal Operational Amplifier EVMs View Products与Texas Instruments Universal Operational Amplifier EVMs相关
发布日期: 2020-01-15 | 更新日期: 2025-06-06
