Texas Instruments OPAx992/OPAx992-Q1低噪声运算放大器

Texas Instruments OPAx992/OPAx992-Q1低失调电压低噪声运算放大器 (Op Amp) 是一系列高压 (40V) 通用运算放大器。这些器件具有出色的DC精度和AC性能，包括轨到轨输入/输出、低偏移（±210µV，典型值）、低偏移漂移（±0.25µV/°C，典型值）和低噪声（1kHz时为7nV/√Hz，10kHz时为4.4nV/√Hz）。

OPAx992/OPAx992-Q1具有到电源轨的差分和共模输入电压范围、高短路电流 (±65mA) 和高转换速度 (32V/μs) 等特性，因此成为高压工业应用的灵活、稳健和高性能运算放大器。Texas Instruments OPAx992/OPAx992-Q1系列运算放大器采用微型封装 (WSON) 和标准封装（SOT-23、SOIC和TSSOP），额定工作温度范围为–40°C至125 °C。OPAx992-Q1器件符合汽车应用类AEC-Q100认证。

特性

  • 低失调电压：±210µV
  • 低失调电压漂移：±0.25µV/°C
  • 低噪声：1kHz时为7nV/√Hz，宽带时为4.4nV/√Hz
  • 高共模抑制：115dB
  • 低偏置电流：±10pA
  • 轨到轨输入和输出
  • 10.6MHz GBW、单位增益稳定、宽带宽
  • 高转换率：32V/µs
  • 支持多路复用的输入/比较器输入
    • 该放大器工作时的差分输入高达电源轨
    • 该放大器可用于开环或用作比较器
  • 低静态电流：每个放大器2.4mA
  • 宽电源电压范围：±1.35V至±20V、2.7V至40V
  • 强大的EMIRR性能

应用

  • 多路数据采集系统
  • 测试与测量设备
  • 电机驱动（功率级和控制模块）
  • 供电（UPS、服务器和商用网络电源）
  • ADC驱动器和基准缓冲器放大器
  • 可编程逻辑控制器
  • 模拟输入和输出模块
  • 高侧和低侧电流检测
  • 高精度比较器

数据手册

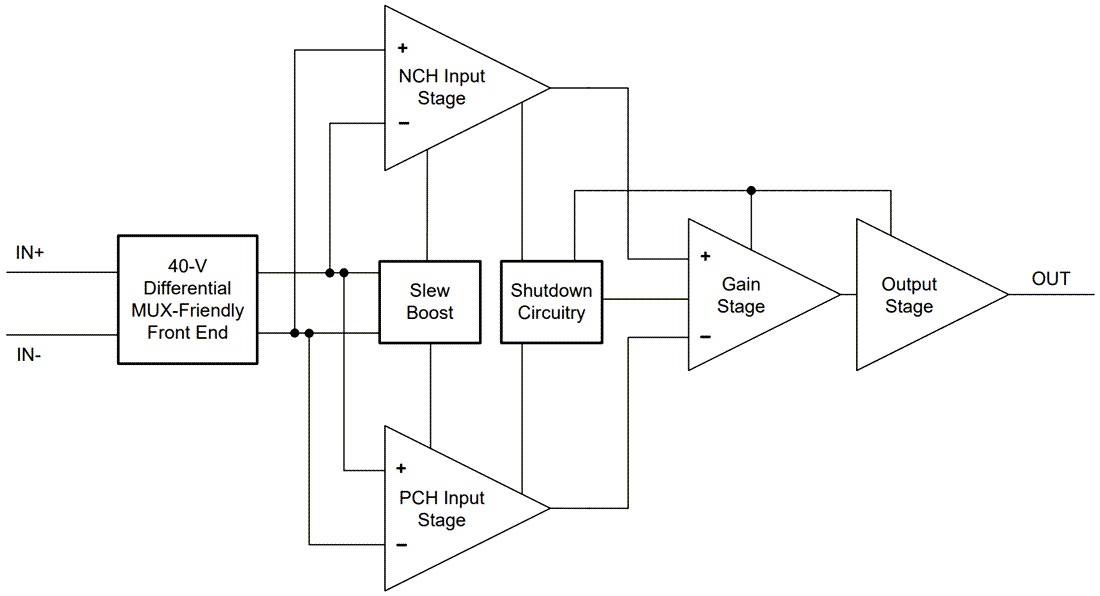

功能框图

框图 - Texas Instruments OPAx992/OPAx992-Q1低噪声运算放大器

相关开发工具

Texas Instruments SMALL-AMP-DIP评估模块

可以快速轻松地实现连接，从而加快小型封装运算放大器的原型设计。
