Texas Instruments OPT4041DTSEVM传感器评估模块 (EVM)
Texas Instruments OPT4041DTSEVM传感器评估模块 (evm) 是一个用于评估OPT4041双通道（可见和宽频）、高速、高精度数字环境光传感器性能的平台。该器件设计用于各种照明条件和后盖材料。
Texas Instruments OPT4041DTSEVM由两块印刷电路板 (PCB) 组成。第一块是OPTMBEVM板，其中包含用于与运行图形用户界面 (GUI) 评估软件的计算机通信的USB接口、用于插入附连板的插座以及作为PC和插入插槽设备之间桥接器的MSP430™ 微控制器。该板还为光传感器供电，并在光传感器和PC之间发送和接收适当的数字信号。第二块板是OPT4041附连板，其中包含OPT4041和一个去耦电容器。附连板可插入母板，插入时可使用GUI软件进行快速评估，亦可取下附连板直接访问器件引脚，以便在用户系统中进行评估。
特性
- 小尺寸
- USB硬件接口
- 直观的GUI软件
- 具有IC引脚访问功能的100mil间距测试点和可拆卸附连
应用
- IP网络摄像头
- 可视门铃
- 模拟安全摄像头
- 门窗传感器
套件内容
- 带有OPT300x/4xxx IC的附连板（安装在OPTMBEVM上）
- OPTMBEVM板
- USB Type-A转Type-C电缆

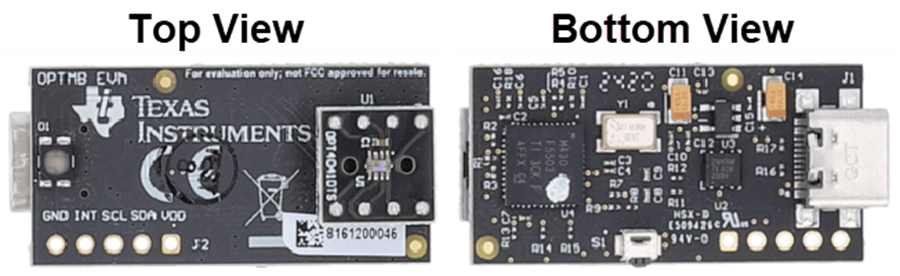

板布局
相关数字环境光传感器
Texas Instruments OPT4041数字环境光传感器
该器件测量两个独立通道中的可见光强度。
