Texas Instruments PCA9306EVM I2C转换器评估模块 (EVM)
Texas Instruments PCA9306EVM I2C转换器评估模块 (EVM) 可用于评估PCA9306，PCA9306是一款采用DCU封装的I2C总线和SMBus电压电平转换器。I2C总线可通过SDA_1、SCL_1、SDA_2和SCL_2测试点轻松访问，并对称放置以获得最佳性能。所有IC信号均由测试点连接提供。
特性
- 访问VDPU1、VDPU2、EN、SDA1、SCL1、SDA2和SCL2引脚
- 插座封装适用于评估多个PCA9306器件
- 用于测试各种电容负载的封装
- 用于测试各种上拉电阻值的封装
- 提供多种负载选项，可测试各种转换器配置

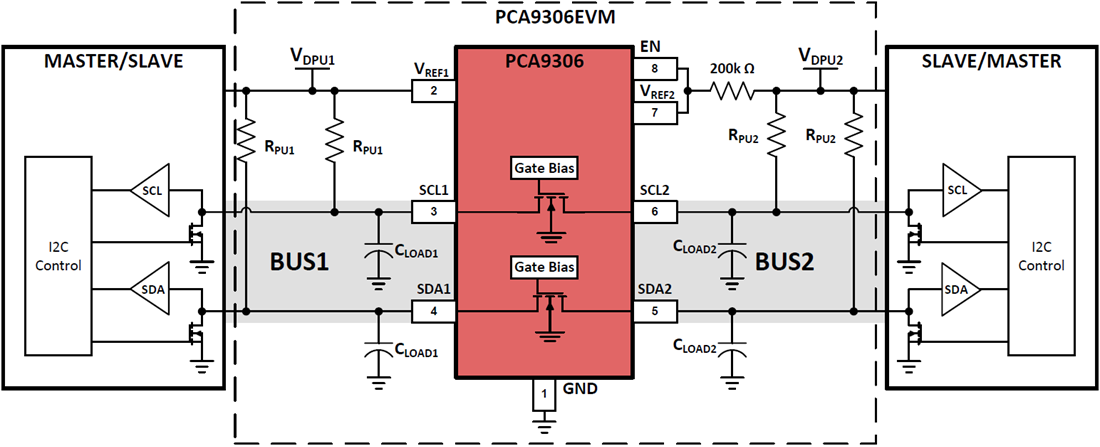

硬件框图
发布日期: 2019-01-11
| 更新日期: 2023-05-25
