Texas Instruments PCM5120-Q1 2通道Burr-Brown™音频ADC
Texas Instruments PCM5120-Q1 2通道Burr-Brown™音频ADC可对同时多达两个模拟通道或四个数字通道进行采样，用于脉冲密度调制 (PDM) 麦克风输入。PCM5120-Q1提供线路和麦克风输入，支持单端和差分输入配置。该器件集成了可编程通道增益、数字音量控制、可编程麦克风偏置电压、锁相环 (PLL)、可编程高通滤波器 (HPF)、双四路滤波器和低延迟滤波器模式。它允许高达768kHz的采样率。ACD提供时分多路复用（TDM）、I2S或左对齐（LJ）音频格式，并可通过I2C接口进行控制。
这些集成的高性能特性，加上可由3.3V或1.8V单电源供电，使得TI PCM5120-Q1 ADC非常适合用于远场麦克风录制应用中空间受限的音频系统。
PCM5120-Q1采用20引脚WQFN封装，额定温度范围为-40°C至+125°C。
特性
- 多通道高性能ADC：
- 2通道模拟麦克风或线路输入
- 4通道数字PDM麦克风
- 多达2x模拟通道和多达2x数字麦克风通道
- ADC线路和麦克风差分输入性能：
- 动态范围（DR）：
- 支持120dB动态范围增强器 (DRE)
- 108dB，DRE禁用
- –95dB THD+N
- 动态范围（DR）：
- ADC通道求和模式，DR性能：
- 111dB，DRE禁用，2通道求和
- ADC输入电压：
- 差分，2VRMS 满量程输入
- 单端，1VRMS 满量程输入
- ADC采样率（fS）= 8kHz至768kHz
- 可编程通道设置：
- 通道增益：0dB至42dB（0.5dB步进）
- 数字音量控制：–100dB至27dB
- 增益校准，分辨率0.1dB
- 相位校准，分辨率为163ns
- 可编程麦克风偏置或电源电压生成
- 低延迟信号处理滤波器选择
- 可编程HPF和双四通道数字滤波器
- 自动增益控制器 (AGC)
- 语音活动检测 (VAD)
- I2C控制接口
- 集成式高性能音频PLL
- 自动时钟分频器设置配置
- 音频串行数据接口：
- TDM、I2S或左对齐（LJ）格式
- 字长度为16位、20位、24位或32位
- 主接口或从接口
- 3.3V或1.8V单电源运行
- 3.3V或1.8V I/O电源运行
- 1.8V AVDD电源在48kHz采样率下的功耗为9.5mW/通道
应用
- 汽车主动降噪
- 汽车音响主机
- 后座娱乐系统
- 数字Cockpit处理单元
- 远程信息处理控制单元
相关产品
Texas Instruments ADCx120Q1EVM-PDK & PCMD3140Q1EVM-PDK评估模块
测试PCM3120-Q1和PCMD3140-Q1器件的能力的最理想评估模块。

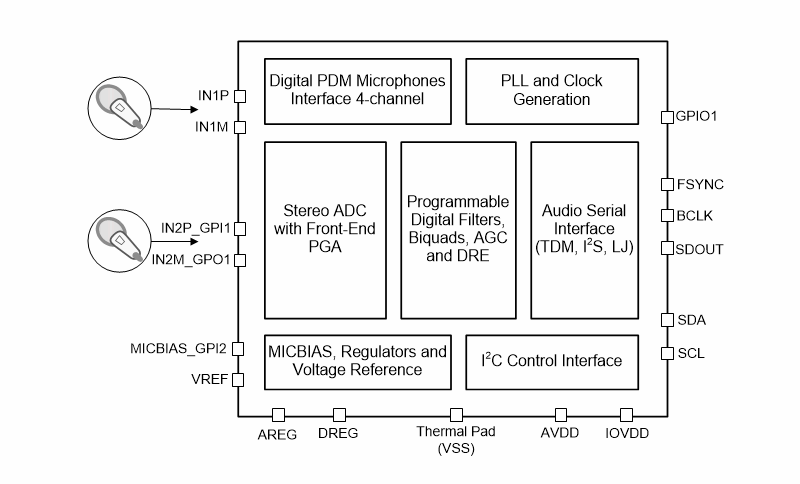

简化框图
