Texas Instruments PCMD3140 PDM-输入至TDM-或I²S-输出转换器
Texas Instruments PCMD3140 PDM-输入至TDM-或I2S-输出转换器，可同时对多达四个数字通道进行采样，用于PDM麦克风输入。PCMD3140集成了可编程数字音量控制、一个麦克风偏置电压、一个锁相环 (PLL)、可编程高通滤波器 (HPF)、双四路滤波器和低延迟滤波器模式，允许输出采样率高达768kHz。
TI PCMD3140 PDM-输入至TDM-或I2S-输出转换器具有音频串行数据接口，包括时分多路复用 (TDM)、I2S或左对齐 (LJ) 音频格式。此外，该器件通过I2C接口或主从模式选择对音频总线接口操作进行控制。
结合这些集成的高性能特性，加上可由3.3V或1.8V单电源供电的能力，使得PCMD3140非常适合用于远场麦克风录制应用中空间受限的音频系统。
PCMD3140转换器采用20引脚WQFN封装，额定温度范围为–40°C至+125°C。
特性
- 4通道PDM麦克风同时转换
- PDM输入至TDM或I2S输出转换器性能：
- 127dB动态范围 (DR)，具有高性能5阶PDM输入
- 117dB动态范围 (DR)，具有高性能4阶PDM输入
- 通道求和模式，DR性能，具有高性能4阶PDM输入
- 120dB，2通道求和
- 可编程PDM时钟输出：768kHz至6.144MHz
- 可编程输出采样率 (FS)：8kHz至768kHz
- 可编程通道设置：
- 数字音量控制：–100dB至27dB
- 增益校准，分辨率为0.1dB
- 相位校准，分辨率为163ns
- 麦克风偏置或电源电压生成
- 语音活动检测 (VAD)
- 低延迟信号处理滤波器选择
- 可编程HPF和双四通道数字滤波器
- I2C控制
- 集成式高性能音频PLL
- 自动时钟分频器设置配置
- 音频串行数据接口：
- TDM、I2S或左对齐 (LJ) 格式
- 16位、20位、24位或32位字长
- 主接口或从接口
- 3.3V或1.8V单电源运行
- 3.3V或1.8V I/O电源运行
- 1.8V电源的功耗：
- 16kHz采样率下为2.8mW/通道
- 48kHz采样率下为3.6mW/通道
应用
- 可视门铃
- 智能扬声器
- 建筑安全网关
- IP网络摄像头
- GPS个人导航设备
- 视频会议系统
相关产品
Texas Instruments PCMD3140EVM-PDK性能演示套件
用于评估PCMD3140性能和功能的平台。

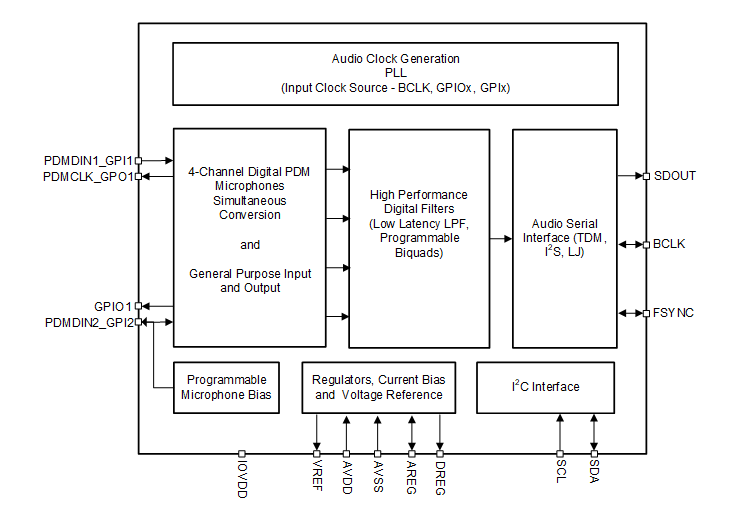

功能框图

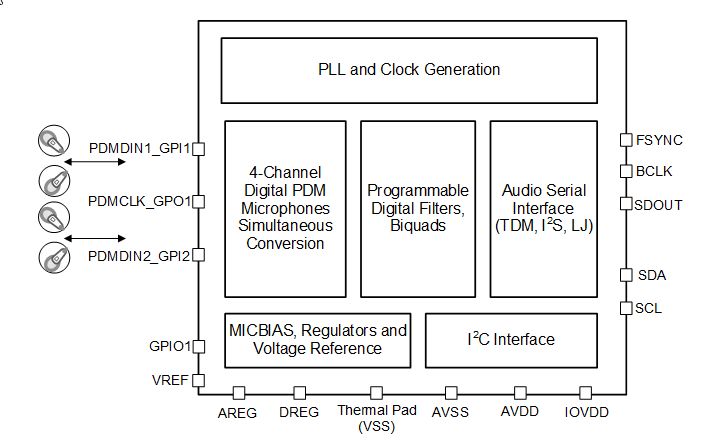

简化框图
