Texas Instruments PGA460/PGA460-Q1
超声波处理器和驱动器

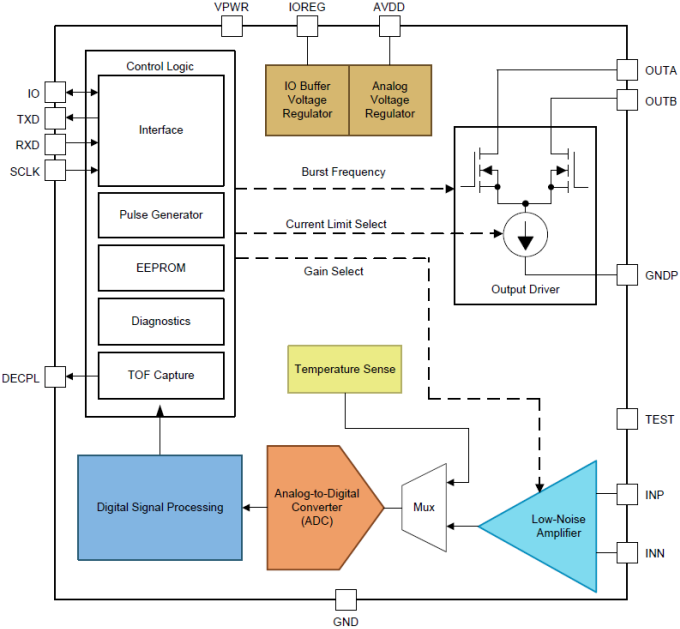

Texas Instruments PGA460/PGA460-Q1超声波处理器和驱动器是一款高度集成的片上系统超声波换能器驱动器和配有先进DSP内核的信号调理器。该器件设有补充性低侧驱动器对，可以在基于变压器的拓扑中使用升压变压器，或者在直接驱动拓扑中使用外部高侧FET，来驱动换能器。 PGA460/PGA460-Q1可接收和调理反射回波信号，以进行可靠的物体检测。通过使用一个设有低噪声放大器的模拟前端 (AFE)，并将可编程时变增益级馈送到ADC中，此功能得以实现。然后，借助时变阈值，针对近场和远场物体检测，数字化信号在DSP内核中得到处理。

特性

用于超声波感测的全集成解决方案
带可配置电流限制的补充性低侧驱动器，支持在基于变压器的拓扑和直接驱动拓扑中驱动换能器
用于突发/监听工作的单个换能器，或一个换能器对，一个用于突发工作，另一个用于监听工作
设有可编程6点时变增益（32dB至90dB）的低噪声接收器，带有用于回声包络检测的DSP（BPF，解调）
两个12点时变阈值预设，用于物体检测
用于衡量多个回波距离和持续时间的计时器
集成式温度传感器
可针对长达11m的物体检测记录时间
128字节的RAM，用于回波记录

42字节的用户EEPROM，可存储配置，以进行快速初始化
单线高电压时间命令接口或USART异步接口
CMOS级USART接口
传感器诊断（衰减频率和时间、激励电压）、电源和收发器诊断

应用

超声波雷达
对象距离和位置感测
存在和接近检测
无人机和机器人着陆协助以及障碍物检测
占用和运动传感器

BOOSTXL-PGA460评估模块(EVM)

Texas Instruments BOOSTXL-PGA460评估模块(EVM)是BOOSTXL-PGA460和MSP-EXP430F5529LP的集合体。该评估模块让用户能够全面评估带开放式换能器的PGA460-Q1超声波传感器信号调理器。换能器兼容性扩展到在30 - 80kHz和180-480kHz之间工作的顶部开放或封闭式换能器。驱动器强度可以通过电流限制变压器或直接驱动器模式进行控制，从而在回波传输期间产生最大声压级。可以调谐接收器以过滤和处理返回的回波数据，从而进行测量后分析。相关的PGA460-Q1评估模块GUI可用于定制、配置和控制超声波设置，并监控产生的超声波活动的性能。 BOOSTXL-PGA460包括一个由变压器驱动的顶部封闭式换能器和用于比较的直接驱动式顶部开放式换能器。
