Texas Instruments REF1112并联电压基准
Texas Instruments REF1112分流电压基准专为功率和空间敏感型应用而设计。REF1112采用SOT23-3封装，工作电流为 1μA。该器件为目前使用较大封装电压基准（如REF1004和LT1004）的布局提供了改进的低功耗电压基准。
TI REF1112的指定范围为-40°C至+85°C，运行范围为-40°C至+125°C。这些器件是对德州仪器其他1μA元件的补充，包括OPA349和TLV240x低功耗运算放大器以及TLV349x微功耗电压比较器。
特性
- SOT23-3小封装
- 1.25V固定反向击穿电压
应用
- 电池供电型仪器仪表
- 楼宇安全传感器
- 医疗设备
- 现场发射器
- 校准器
规范
- 输出电压容差为±0.2%（最大值）
- 25μVpp（典型值）的低输出噪声（0.1Hz至10Hz）
- 温度范围：-40 °C至+125 °C
- 工作电流范围为1.2μA至5mA
- 低温度系数从0°C到+70°C，30ppm/°C（最大值）
- 低温度系数从-40°C到+85°C，50ppm/°C（最大值）

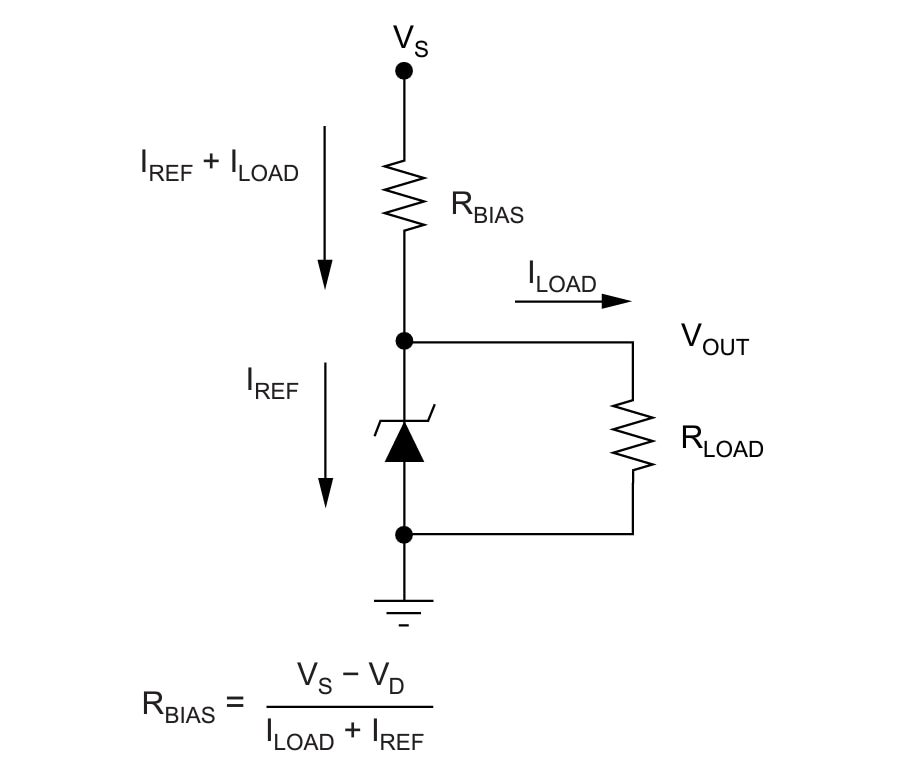

应用电路原理图

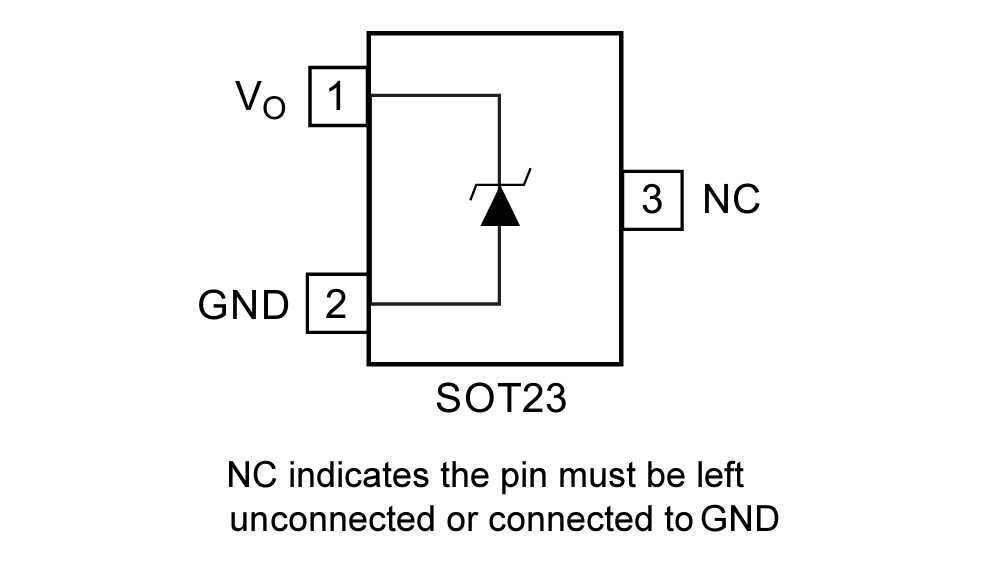

引脚分配

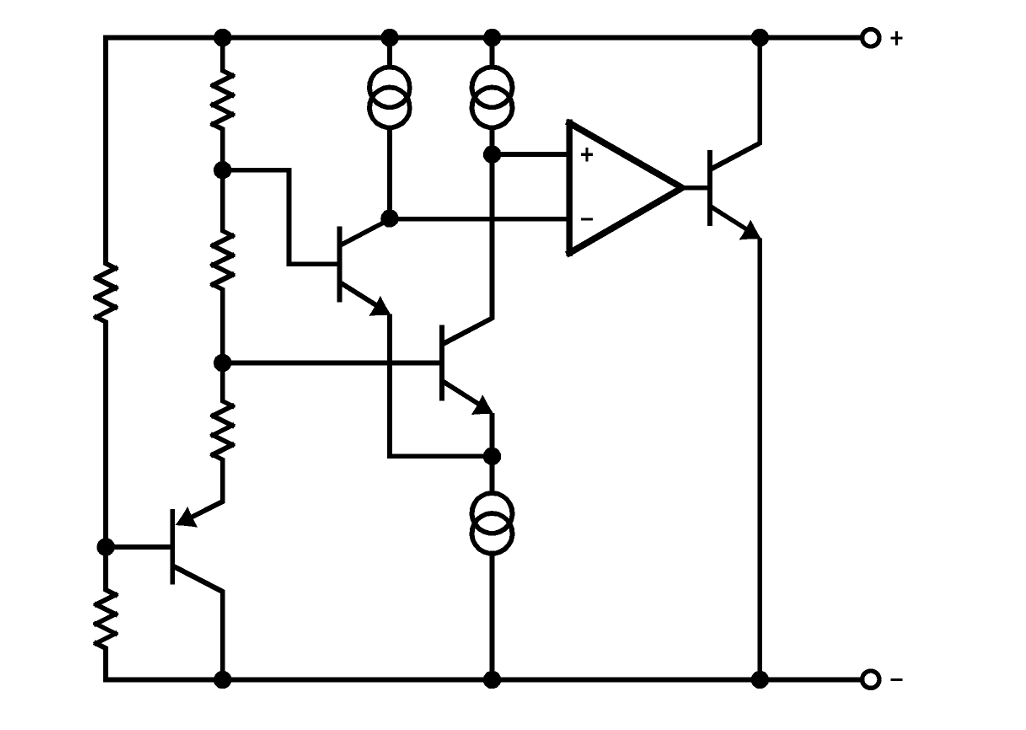

功能框图
