Texas Instruments REF4132/REF4132-Q1精密电压基准
Texas Instruments REF4132/REF4132-Q1精密电压基准是一款低温漂（12ppm/°C）、低功耗、高精度CMOS电压基准。该器件具有 ±0.05％的初始精度和低工作电流，功耗小于100µA。该器件还具有15µVp-p/V极低输出噪声，因此能够在噪声关键型系统中通过高分辨率数据转换器保持高信号完整性。Texas Instruments REF4132/REF4132-Q1采用相同的SOT-23-5封装，是LM4128和LM4132的增强版和引脚对引脚替代品。
该器件的低输出电压迟滞和低长期输出电压漂移进一步改善了稳定性和系统可靠性。此外，该器件还具有小尺寸和低工作电流（100µA），适用于便携式和电池供电应用。REF4132的额定扩展工作温度范围为−40°C至+125 °C。REF4132-Q1器件符合AEC-Q100认证，适用于汽车应用。
特性
- 电压选项：2.5V、3V、3.3V、4.096V、5V
- 初始精度：±0.05%（最大值）
- 低温度系数
- A级 - 12ppm/°C（最大值）
- B级 - 30ppm/°C（最大值）
- 工作温度范围：−40°C至+125°C
- 输出电流：±10mA
- 低静态电流：100µA（最大值）
- 15µVPP/V输出1/f噪声（0.1Hz至10Hz）
- 出色的长期稳定性：30ppm/1000小时
- 小型5引脚SOT-23封装
应用
- 数据采集 (DAQ)
- PLC模拟输入输出模块
- 现场发射器
- 电机驱动控制模块
- 电池测试设备
- LCR仪表

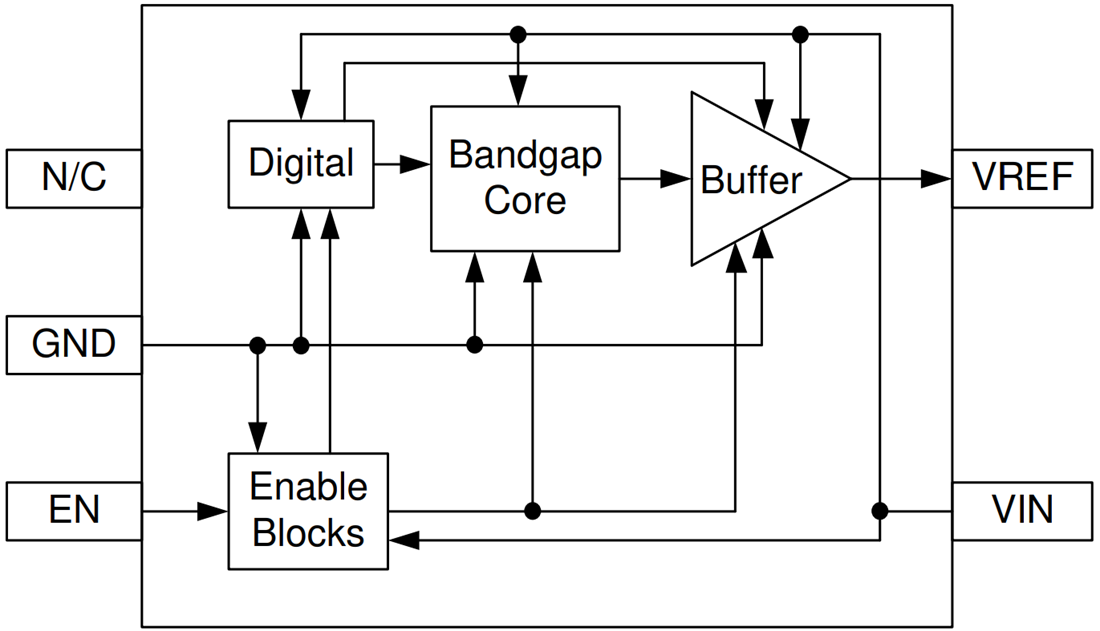

功能框图
发布日期: 2020-07-14
| 更新日期: 2024-07-01
