Texas Instruments RS485FLDPLXDRCEVM收发器评估模块
Texas Instruments RS485FLDPLXDRCEVM收发器评估模块 (EVM) 支持对采用VSON (DRC) 封装的TI全双工±70V容差RS-485收发器进行快速原型开发。该电路板可测试单端和差分端通信，并可进行修改。这些修改包括改变终端电阻或在总线上增加共模偏置，因而，在具有共享高电流容量接地线的长电缆系统中，可模拟出现的接地电位差。该板预装有Texas Instruments THVD2412DRCR，可通过VCC 上的3V至5.5V电源连接供电，实现高达250kbps的全双工通信。该板还支持对带有独立于器件接地基准平面的独立接地平面的系统进行测试。
特性
- THVD2412预装在评估模块上
- 四个电源大容量去耦电容器焊盘，用于VCC 、GND和EARTH线路
- RS-485总线信号的接线板和接头引脚
- 0603电阻焊盘可用于在VCC 端子的GND和EARTH连接之间建立电阻链路
- RX和TX数据指示二极管，以及电源指示二极管
应用
- 电机驱动器
- 工厂自动化和控制
- 暖通空调系统
- 楼宇自动化
- 电网基础设施
- 电表
- 过程分析
- 视频监控

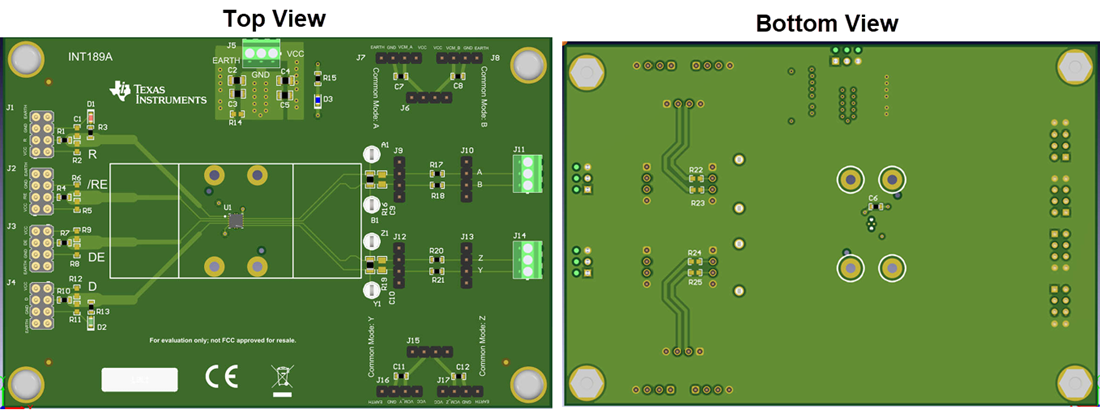

板布局
