Texas Instruments SIMPLE SWITCHER®器件

屡获殊荣的可靠电源转换器模块、稳压器和控制器系列，包括微型纳米解决方案。

模块
稳压器
控制器
WEBENCH®设计器

SIMPLE SWITCHER®电源模块

无论您的应用是需要出色的EMI和热性能、高输出电流、高输出电压、经测试可耐受严苛环境，还是只需要一组标准功能集，TI SIMPLE SWITCHER®电源模块都可以为您提供一体化的电源解决方案，这些解决方案采用小型、易于使用的封装，适用于各种电源设计。

所有电源模块包括

集成屏蔽式电感器
精密使能、外部软启动和用于排序的跟踪
同类最佳的散热性能
低输出电压纹波
标准结温等级：-40°至+125°C
在不同负载电流之间具有引脚兼容性
简单易用的封装，采用单一裸露的铜基板
符合EN55022 (CISPR22) B类辐射和传导EMI标准

SIMPLE SWITCHER电源模块选型网格

SIMPLE SWITCHER®纳米模块非常适合用于空间受限的应用。在空间和高度受限的应用中，使用纳米模块可减小从中间电压轨到负载点的板面积，同时实现更高的系统性能。

零件编号	输入电压	输出电流（最大值）	可调输出电压	封装尺寸	其他信息
LMZ20501	2.7V - 5.5V	1A	0.8V - 3.6V	3.5mmx3.5mmx1.75mm	了解详情
LMZ20502	2.7V - 5.5V	2A	0.8V - 3.6V	3.5mmx3.5mmx1.75mm	了解详情
LMZ21700	3.0V - 17V	650mA	0.9V - 6.0V	3.5mmx3.5mmx1.75mm	了解详情
LMZ21701	3.0V - 17V	1A	0.9V - 6.0V	3.5mmx3.5mmx1.75mm	了解详情
LMZ10500	2.7V - 5.5V	650mA	0.6V - 3.6V	2.6mmx3.0x1.5mm	了解详情
LMZ10501	2.7V - 5.5V	1A	0.6V - 3.6V	2.6mmx3.0mmx1.5mm	了解详情

LMZ3 SIMPLE SWITCHER电源模块将直流/直流转换器、电感器和无源器件都集成在一个小尺寸薄型QFN封装中。只需3个外部元件，就能实现高性能和高密度负载点设计，这使得布局极其简单。

零件编号	输入电压	输出电流（最大值）	可调输出电压	封装尺寸	其他信息
LMZ30602	2.95V - 6.0V	2A	0.8V - 3.6V	9.0mmx11mmx2.8mm	了解详情
LMZ30604	2.95V - 6.0V	4A	0.8V - 3.6V	9.0mmx11mmx2.8mm
LMZ30606	2.95V - 6.0V	6A	0.8V - 3.6V	9.0mmx11mmx2.8mm
LMZ31503	4.5V - 14.5V	3A	0.8V - 5.5V	9.0mmx15mmx2.8mm
LMZ31506	4.5V - 14.5V	6A	0.6V - 5.5V	9.0mmx15mmx2.8mm
LMZ31506H	4.5V - 14.5V	6A	1.2V - 5.5V	9.0mmx15mmx2.8mm
LMZ31520	3.0V - 14.5V	20A	0.6V - 3.6V	15mmx16mmx5.8mm
LMZ31530	3.0V - 14.5V	30A	0.6V - 3.6V	15mmx16mmx5.8mm
LMZ31704	2.95V - 17V	4A	0.6V - 5.5V	10mmx10mmx4.3mm
LMZ31707	2.95V - 17V	7A	0.6V - 5.5V	10mmx10mmx4.3mm
LMZ31710	2.95V - 17V	10A	0.6V - 5.5V	10mmx10mmx4.3mm
LMZ34002	4.5V - 40V	2A	-3.0V - 7.0V	9.0mmx11mmx2.8mm
LMZ34202	4.5V - 42V	2A	2.5V - 7.5V	10mmx10mmx4.3mm
LMZ35003	7.0V - 50V	2A	2.5V - 15V	9.0mmx11mmx2.8mm
LMZ36002	4.5V - 60V	2A	2.5V - 7.5V	10mmx10mmx4.3mm

LMZ1 SIMPLE SWITCHER引线型电源模块非常适合用于需要标准功能集的应用。LMZ1系列的所有电源模块均设有精密使能引脚和软启动引脚。LMZ1420x电源模块是易于使用的降压型直流-直流解决方案，具有出色的电源转换效率、线路和负载稳压能力以及输出精度。

零件编号	输出电流（最大值）	输入电压	峰值效率	其他信息
LMZ10503	3A	2.95V - 5.5V	96%	了解详情
LMZ10504	4A	2.95V - 5.5V	96%
LMZ10505	5A	2.95V - 5.5V	96%
LMZ12001	1A	4.5V - 20V	92%	了解详情
LMZ12002	2A	4.5V - 20V	92%
LMZ12003	3A	4.5V - 20V	92%
LMZ14201	1A	6.0V - 42V	90%	了解详情
LMZ14202	2A	6.0V - 42V	90%
LMZ14203	3A	6.0V - 42V	90%
LMZ12008	8A	6.0V - 20V	92%	了解详情
LMZ12010	10A	6.0V - 20V	92%	了解详情
LMZ13608	8A	6.0V - 36V	92%	了解详情
LMZ13610	10A	6.0V - 36V	92%	了解详情

LMZ2 SIMPLE SWITCHER电源模块可提供高达10A的输出电流，并具有其他诸多特性，适用于为大电流中间电压轨、FPGA及噪声敏感型应用供电。它们还具有控制内部电路开关频率的频率同步引脚，以及将多个电源模块并联在一起使输出电流高达60A的电流共享引脚。

零件编号	输出电流（最大值）	输入电压	可调输出电压	其他信息
LMZ22003	3A	6.0V - 20V	0.8V - 5.0V	了解详情
LMZ22005	4A	6.0V - 20V	0.8V - 5.0V	了解详情
LMZ23603	3A	6.0V - 36V	0.8V - 6.0V	了解详情
LMZ23605	4A	6.0V - 36V	0.8V - 6.0V	了解详情
LMZ22008	8A	6.0V - 20V	0.8V - 6.0V	了解详情
LMZ22010	10A	6.0V - 20V	0.8V - 6.0V	了解详情
LMZ23608	8A	6.0V - 36V	0.8V - 6.0V	了解详情
LMZ23610	10A	6.0V - 36V	0.8V - 6.0V	了解详情

专用电源模块

高输出电压电源模块

LMZ1420xH SIMPLE SWITCHER电源模块的输出电压范围为5V至30V，LMZ1360xH和LMZ2360xH模块的输出电压范围为3V至16V。这些电源模块非常适合用于中间电压轨转换、为风扇或其他类型的非传统负载点供电，以及感测需要低于-6V电压的应用。

扩展温度 (EXT) 电源模块

SIMPLE SWITCHER EXT电源模块在最极端的条件下仍能保持出色性能，扩展环境温度保证低至-55°C，抗冲击和防振动能力符合军用MIL-STD-883标准。

扩展温度和高输出电压电源模块

零件编号	类型	可调输出电压	峰值效率	工作结温	其他信息
LMZ10503EXT	EXT	0.8V - 5.0V	96%	-55ºC至125ºC	-
LMZ10504EXT	EXT	0.8V - 5.0V	96%	-55ºC至125ºC
LMZ10505EXT	EXT	0.8V - 5.0V	96%	55ºC - 125ºC
LMZ12001EXT	EXT	0.8V - 5.0V	92%	-55ºC至125ºC	了解详情
LMZ12002EXT	EXT	0.8V - 5.0V	92%	-55ºC至125ºC
LMZ12003EXT	EXT	0.8V - 5.0V	92%	-55ºC至125ºC
LMZ14201EXT	EXT	0.8V - 5.0V	94%	-55ºC至125ºC	-
LMZ14202EXT	EXT	0.8V - 5.0V	94%	-55ºC至125ºC
LMZ14203EXT	EXT	0.8V - 5.0V	94%	-55ºC至125ºC
LMZ14201H	高输出电压	5.0V - 30V	97%	-40ºC - 125ºC
LMZ14202H	高输出电压	5.0V - 30V	97%	-40ºC - 125ºC
LMZ14203H	高输出电压	5.0V - 30V	97%	-40ºC - 125ºC

SIMPLE SWITCHER®稳压器

查看产品列表

SIMPLE SWITCHER稳压器适合用于需要高达75V的高输入电压以及在EOU和灵活性之间实现平衡的设计。

卓越的灵活性 - 多种封装选择、频率同步、可调限流、精密使能、软启动
面面俱到的产品组合 - 降压和升压型解决方案
简单易用 - 内部补偿、低BOM数、引脚对引脚兼容

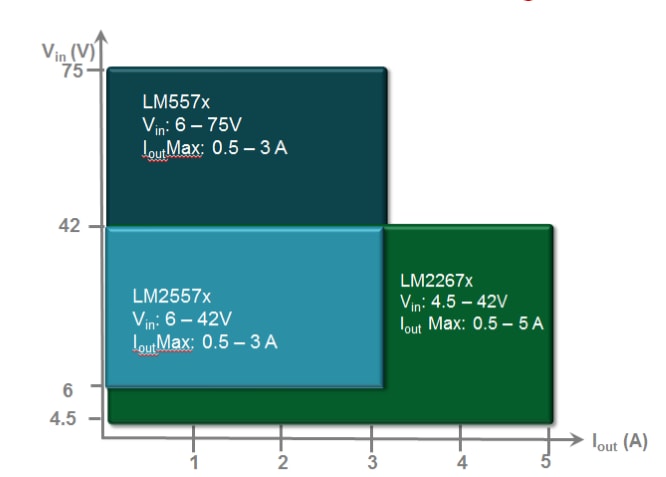

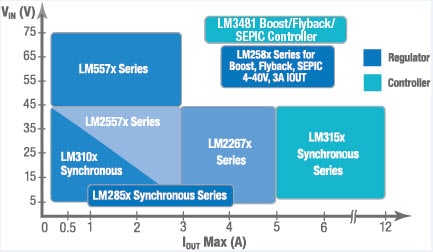

SIMPLE SWITCHER稳压器/控制器选型网格
SIMPLE SWITCHER稳压器/控制器选型指南

SIMPLE SWITCHER LMR纳米稳压器

SIMPLE SWITCHER LMR微型纳米稳压器系列是最新款稳压器，该稳压器是新一代极受欢迎的SIMPLE SWITCHER稳压器（针对高达2A的输出电流）。SIMPLE SWITCHER纳米稳压器在微型解决方案尺寸中将易用性与高性能相结合。新型纳米模块封装采用2.5mm x 3mm x 1.2mm的小尺寸，是市场上最小的1A直流/直流解决方案。

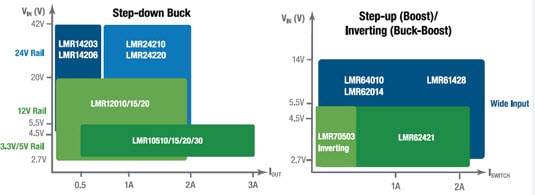

SIMPLE SWITCHER纳米模块和稳压器选型网格

LMR1/6纳米稳压器	LMR2纳米稳压器	LMR7纳米稳压器
非同步降压、升压 LLP和SOT-23封装	同步降压微型SMD封装	负输出微型SMD封装

降压型纳米稳压器

零件编号	稳压器类型	输出电流	输入电压	可调输出电压	其他信息
LMR10510	降压	1.0A	3.0V - 5.5V	0.6V - 4.5V	了解详情
LMR10515	降压	1.5A	3.0V - 5.5V	0.6V - 4.5V
LMR10520	降压	2.0A	3.0V - 5.5V	0.6V - 4.5V
LMR10530	降压	3.0A	3.0V - 5.0V	0.6V - 4.5V
LMR12007	降压	0.75A	3.0V - 8.0V	1.25V - 16V	了解详情
LMR12010	降压	1.0A	3.0V - 20V	0.8V - 16V	-
LMR12015	降压	1.5A	3.0V - 20V	1.0V - 18V	-
LMR12020	降压	2.0A	3.0V - 20V	1.0V - 18V	-
LMR14006	降压	0.6A	4.0V - 40V	0.765V - 34V	-
LMR14020	降压	2.0A	4.0V - 40V	1.0V - 36V	了解详情
LMR14020-Q1	降压	2.0A	4.0V - 40V	1.0V - 36V
LMR14030	降压	3.5A	4.0V - 40V	1.0V - 36V
LMR14030-Q1	降压	3.5A	4.0V - 40V	1.0V - 36V
LMR14050	降压	5.0A	4.0V - 40V	1.0V - 36V
LMR14050-Q1	降压	5.0A	4.0V - 40V	1.0V - 36V
LMR14203	降压	0.3A	4.5V - 42V	0.765V - 34V	了解详情
LMR14206	降压	0.6A	4.5V - 42V	0.765V - 34V	了解详情
LMR16010	降压	1.0A	4.3V - 60V	1.0V - 50V	了解详情
LMR16020	降压	2.0A	4.3V - 60V	1.0V - 50V	了解详情
LMR16030	降压	3.0A	4.3V - 60V	1.0V - 50V	了解详情
LMR22007	降压	0.75A	2.7V - 20V	0.9V - 5.5V	了解详情
LMR23610	降压	1.0A	4.5V - 36V	1.0V - 30V	了解详情
LMR23625	降压	2.5A	4.5V - 36V	1.0V - 30V	了解详情
LMR23630	降压	3.0A	4.5V - 36V	1.0V - 30V	了解详情
LMR24210	降压	1.0A	4.5V - 42V	0.8V - 24V	了解详情
LMR24220	降压	2.0A	4.5V - 42V	0.8V - 24V	了解详情

升压/反相纳米稳压器

零件编号	稳压器类型	输出电流	输入电压	可调输出电压	其他信息
LMR61428	升压	2.85A	1.2V - 14V	3.0V - 14V	了解详情
LMR62421	升压	2.1A	2.7V - 5.5V	3.0V - 24V	了解详情
LMR62014	升压	1.4A	2.7V - 14V	3.0V - 20V
LMR64010	升压	1A	2.7V - 14V	3.0V - 40V
LMR70503	升压	0.32A	2.7V - 5.5V	-0.9V - -5.5V	-

SIMPLE SWITCHER LM

零件编号	输入电压	输出电流	其他信息
LM2585	4.0V - 40V	3A	-
LM2586	4.0V - 40V	3A	-
LM2587	4.0V - 40V	3A	-
LM2588	4.0V - 40V	3A	-
LM2852	2.85V - 5.5V	2A	-
LM2853	3.0V - 5.5V	3A	-
LM2854	2.95V - 5.5V	4A	-
LM3100	4.5V - 36V	1.5A	-
LM3102	4.5V - 42V	2.5A	-
LM3103	4.5V - 42V	0.75A	-
LM5574	6.0V - 75V	0.5A	-
LM5575	6.0V - 75V	1.5A	-
LM5576	6.0V - 75V	3A	-
LM22670	4.5V - 42V	3A	了解详情
LM22671	4.5V - 42V	0.5A
LM22672	4.5V - 42V	1A
LM22673	4.5V - 42V	3A
LM22674	4.5V - 42V	0.5A
LM22675	4.5V - 42V	1A
LM22676	4.5V - 42V	3A
LM22678	4.5V - 42V	5A
LM22679	4.5V - 42V	5A
LM25574	6.0V - 42V	0.5A
LM25575	6.0V - 42V	1.5A
LM25576	6.0V - 42V	3A
LM43600	3.5V - 36V	0.5A	了解详情
LM43600-Q1	3.5V - 36V	0.5A
LM43601	3.5V - 36V	1A
LM43601-Q1	3.5V - 36V	1A
LM43602	3.5V - 36V	2A
LM43602-Q1	3.5V - 36V	2A
LM43603	3.5V - 36V	3A
LM43603-Q1	3.5V - 36V	3A
LM46000	3.5V - 60V	0.5A	了解详情
LM46000-Q1	3.5V - 60V	0.5A
LM46001	3.5V - 60V	1A
LM46001-Q1	3.5V - 60V	1A
LM46002	3.5V - 60V	2A
LM46002-Q1	3.5V - 60V	2A

SIMPLE SWITCHER®控制器

查看产品列表

Texas Instruments SIMPLE SWITCHER®控制器是易于使用和经过简化的降压电源控制器，可在典型应用中提供高达12A的输出电流。SIMPLE SWITCHER控制器系列采用同步架构，效率高达93%，并且能够驱动高达1MHz的开关频率以及支持6V至42V的宽输入电压范围。

SIMPLE SWITCHER稳压器/控制器选型指南

同步

非同步

LM315x控制器

TI LM3151/LM3152/LM3153 SIMPLE SWITCHER控制器的工作输入电压范围为6V到42V，可提供3.3V的固定输出电压以及250kHz、500kHz和750kHz的开关频率。LM3150提供1MHz可调节输出。这些SIMPLE SWITCHER控制器采用固定导通时间 (COT) 架构和专有的仿真纹波模式 (ERM) 控制，允许使用低ESR输出电容器，从而减小整体解决方案尺寸及降低输出电压纹波。这些同步降压控制器设计用于电信、网络设备、安全监控及其他应用。

LM315x系列控制器配有一整套设计工具，可为每步设计过程提供设计支持，具体包括：完全可以利用WEBENCH工具、包括使用MOSFET选择器进行外置元件计算、电气模拟、热模拟以及电路板评估。

另外，LM315x系列只需要11个外部元件即可完成整套设计，并采用固定导通时间 (COT) 架构来简化设计过程。该COT架构无需补偿电路，且仍可提供固定输出电压和频率。

LM315x特性

灵活高效

外部FET选择可实现功率效率优化

较小的解决方案尺寸

正在申请专利的仿真纹波模式允许使用低ESR输出电容器，从而减小整体解决方案尺寸及降低输出电压纹波

市场上物料清单最少的控制器解决方案

总共只需11个元件

裸露焊盘TSSOP-14封装

具有更高的散热性能

负载电流：高达12A
输入电压：6V至42V

了解LM315x系列SIMPLE SWITCHER®控制器详情

零件编号	输入电压（最大值）	最大V_OUT	频率
LM3150	42V	低至0.6	可调节频率达1MHz
LM3151	42V	3.3	250kHz
LM3152	33V	3.3	500kHz
LM3153	22V	3.3	750kHz

LM3481控制器

LM3481是一款用于开关稳压器的多功能低侧N-FET高性能控制器。该器件适合用于需要低侧FET的拓扑，如升压、反激、SEPIC等。LM3481可在超高开关频率下工作，从而减小整体解决方案尺寸。LM3481的开关频率可以调节到100kHz和1MHz之间的任意值，方法是使用一个外部电阻器或与一个外部时钟同步。电流模式控制除提供逐周期电流限制外，还提供出色的带宽和瞬态响应。只需一个外部电阻器，即可对电流限制进行编程。

主要规格

宽电源电压范围：2.97V至48V
可调和可同步的时钟频率：100kHz至1MHz
总共只需11个元件
内部基准：±1.5%（整个温度范围内）
关断电流：10 µA（整个温度范围内）

了解LM3481系列SIMPLE SWITCHER®控制器详情

WEBENCH®设计器

Texas Instruments WEBENCH®设计器是一款独特而强大的在线工具，可帮助设计人员在短时间内完成定制电源、照明、滤波、时钟及传感电路设计。这款免费、易用的在线工具可帮助设计人员按照其独特规格完成设计的生成、优化和模拟。该款工具让设计人员能够在将设计交付生产前，对设计作出以价值为目标的设计级、系统级、供应链级的权衡折衷。借助多样的库存产品，贸泽可为整个设计过程提供支持。
