Texas Instruments SN3257-Q1 2:1 SPDT 4通道CMOS开关
Texas Instruments SN3257-Q1 2:1 SPDT 4通道CMOS开关支持低传播延迟高速信号。它采用2:1 (SPDT) 开关配置，有四个通道，非常适合SPI和I2S等多线协议。该器件的源极 (SxA、SxB) 和漏极 (Dx) 引脚支持双向模拟和数字信号。SN3257-Q1可通过电源以上的信号，最高可达VDD x 2，最大输入和输出电压为5.5V。
SN3257-Q1具有一个低电平有效EN引脚，用于同时启用和禁用所有通道。当EN引脚为低电平时，会根据SEL引脚的状态选择两个开关路径之一。SN3257-Q1的信号路径上高达3.6V的关断保护功能可在移除电源电压（VDD =0V）时提供隔离。如果没有这种保护功能，开关可通过内部ESD二极管为电源轨反向供电，潜在损害系统。
失效防护逻辑电路允许在施加电源引脚上的电压之前，先施加逻辑控制引脚上的电压，从而保护SN3257-Q1器件免受潜在的损害。逻辑控制输入具有兼容1.8V逻辑的阈值，可确保TTL和CMOS逻辑兼容性。逻辑引脚上带有集成下拉电阻器，无需外部组件，可减小系统尺寸、降低系统成本。
Texas Instruments SN3257-Q1器件通过了汽车应用类AEC-Q100认证。
特性
- 符合汽车应用类AEC-Q100标准
- 温度等级1 (-40°C至+125°C，TA)
- 宽电源电压范围：1.5 V至5.5 V
- 低传播延迟：78ps
- 低导通电阻：5 Ω
- 高带宽：1.2 GHz
- 双向信号路径
- 支持超出电源的输入电压
- 1.8 V 逻辑兼容
- 逻辑引脚上集成下拉电阻器
- 失效防护逻辑
- 高达3.6V信号的断电保护
应用
- SPI多路复用
- I2S多路复用
- eSIM多路复用
- eMMC多路复用
- 闪存共享
- 电池管理系统 (BMS)
- 远程信息处理控制单元 (TCU)
- 智能远程信息处理网关
- 后座娱乐系统
- 数字Cockpit处理单元
- 汽车音响主机
- 汽车导航
- ADAS域控制器
- 环视系统ECU
- 板载 (OBC) 和无线充电器

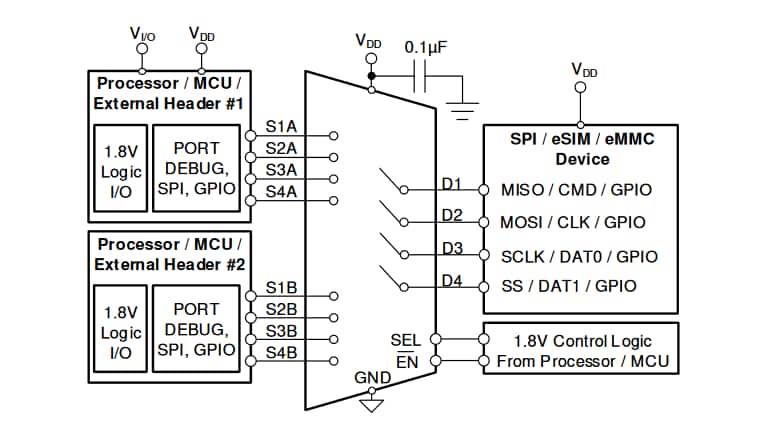

应用实例
