Texas Instruments SN4599-Q1 2:1 (SPDT) 1通道模拟开关

Texas Instruments SN4599-Q1 2:1 (SPDT) 1通道模拟开关是一款通用型互补金属氧化物半导体 (CMOS) 单刀双掷 (SPDT) 开关。该器件根据SEL引脚的状态在两个源输入之间切换。它的工作电源范围很宽（从2V到5.5V），可用于各种汽车应用。Texas Instruments SN4599-Q1在源极 (Sx) 和漏极 (D) 引脚上支持双向模拟和数字信号，信号范围从GND到VDD 。

特性

  • 符合汽车应用类AEC-Q100标准
    • 器件温度等级：1（-40°C至+125°C环境工作温度）
    • 器件HBM分类级别：H1C
    • 器件CDM分类级别：C3
  • 轨到轨运行
  • 双向信号路径
  • 低导通电阻：7Ω
  • 宽电源电压范围：2 V至5.5 V
  • -40 °C 到 +125 °C 工作温度
  • 先断后合开关
  • SN4599-Q1可直接替代NLAS4599-Q1

应用

  • 模拟和数字开关
  • I2C和SPI总线多路复用
  • 高级驾驶辅助系统 (ADAS)
  • 车身电子产品和照明
  • 信息娱乐与仪表板
  • Zonal架构
  • 车身控制模块
  • 电池管理系统
  • 远程信息处理系统
  • 汽车音响主机

功能框图

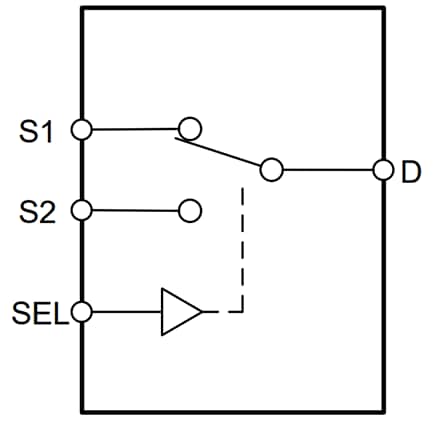

框图 - Texas Instruments SN4599-Q1 2:1 (SPDT) 1通道模拟开关

其他资源

发布日期: 2024-08-20 | 更新日期: 2025-05-15
