Texas Instruments SN6507/SN6507-Q1推挽式变压器驱动器

Texas Instruments SN6507/SN6507-Q1低辐射36V推挽式变压器驱动器是一款高压、高频推挽式变压器驱动器，以小尺寸解决方案提供隔离电源。SN6507/SN6507-Q1具有推挽式拓扑结构的简单性、低EMI和磁通消除等优点，可防止变压器饱和。该器件采用占空比控制技术来减少宽输入范围的元件数量，同时选择高开关频率来缩小变压器尺寸，从而进一步节省空间。。

TI SN6507/SN6507-Q1推挽式变压器驱动器集成了控制器和两个异相切换的0.5A NMOS电源开关。其输入工作范围通过精密欠压锁定进行编程。保护特性包括过流保护 (OCP)、可调节欠压锁定 (UVLO)、过压锁定 (OVLO)、热关断 (TSD) 和先断后通型电路。可编程软启动 (SS) 可最大限度地减少浪涌电流，并为满足关键的上电要求提供电源时序。展频时钟 (SSC) 和引脚可配置的可扩展压摆率控制 (SRC) 进一步降低了辐射，以满足超低EMI要求
。

SN6507/SN6507-Q1采用10引脚HVSSOP DGQ封装，工作温度范围为–55°C至125°C。SN6507-Q1器件符合汽车应用类AEC-Q100标准。

特性

  • 用于隔离变压器的推挽式驱动器
  • 宽输入电压范围：3V至36V
    • 输入电压容差高达60V
    • 用于线路调节的占空比控制
  • 0.5A开关，具有可编程电流限制
  • 宽开关频率范围：100kHz至2MHz
    • 兼容小尺寸变压器
    • 可编程开关频率
    • 外部时钟同步选项
  • 低噪声和低辐射
    • 对称推挽式拓扑
    • 展频计时
    • 引脚可配置转换率控制
  • 保护特性
    • 可调欠压闭锁 (UVLO)
    • 可编程过流保护 (OCP)
    • 过压闭锁 (OVLO)
    • 热关断 (TSD)
  • 宽温度范围：-55°C至125°C
  • 可编程软启动，可降低浪涌电流
  • 10引脚HVSSOP (DGQ) 封装，带散热焊盘

应用

  • 太阳能逆变器、保护继电器
  • 工厂自动化
  • 楼宇自动化
  • 医疗仪器
  • 电机驱动器：IGBT和SiC栅极驱动器电源
  • 隔离式电源，用于CAN、RS-485、RS-422、RS-232、SPI、I2C、低功耗 LAN

数据手册

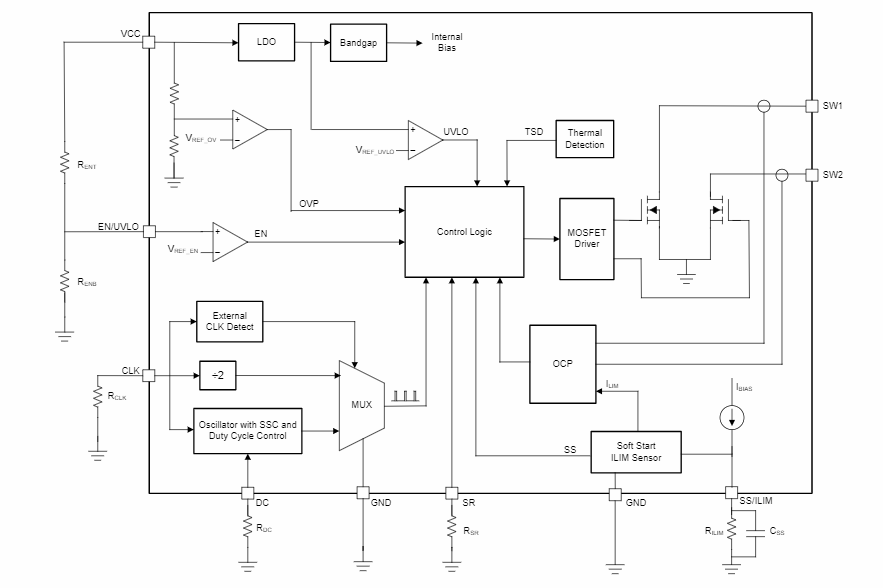

框图

框图 - Texas Instruments SN6507/SN6507-Q1推挽式变压器驱动器

简化示意图

原理图 - Texas Instruments SN6507/SN6507-Q1推挽式变压器驱动器

相关评估模块

Texas Instruments SN6507DGQEVM驱动器评估模块 (EVM)

评估隔离式电源应用中SN6507变压器驱动器的性能。

Learn More关于Texas Instruments SN6507DGQEVM驱动器评估模块 (EVM) View Products与Texas Instruments SN6507DGQEVM驱动器评估模块 (EVM)相关
