Texas Instruments SN65HVDA1040B-Q1汽车级CAN收发器
Texas Instruments SN65HVDA1040B-Q1汽车级EMC优化型CAN收发器符合或超过ISO 11898标准的要求，可用于采用控制器局域网 (CAN) 的应用。SN65HVDA1040B-Q1 CAN收发器可为总线提供差分传输能力并为CAN控制器提供差分接收能力，其信号传输速率高达每秒1兆位 (Mbps)。
特性
- 符合汽车应用类AEC-Q100标准
- 温度等级0：-40°C至+125°C，TA
- HBM ESD分类等级：
- 除了引脚5、引脚6和引脚7之外，所有引脚均为3A级
- 引脚5、引脚6和引脚7为3B级
- CDM ESD分类等级C6
- 符合或超过ISO 11898-2和ISO 11898-5的要求
- 符合GIFT/ICT标准
- 具有总线唤醒功能的低电流待机模式，电流最大值小于12µA
- 高电磁兼容性 (EMC)
- 适用于通过分离终端实现总线共模稳定的SPLIT电压源
- 数字输入与3.3V和5V微处理器兼容
- 封装选项：SOIC
- 保护特性
- –27V至40V的总线故障保护
- TXD显性超时
- 热关断保护
- 上电和断电无干扰总线输入和输出
- 具有低VCC的高总线输入阻抗（未供电时总线上具有理想无源行为）
应用
- GMW3122双线制CAN物理层
- SAE J2284高速CAN，适用于汽车应用
- SAE J1939标准数据总线接口
- ISO 11783标准数据总线接口
- NMEA 2000标准数据总线接口

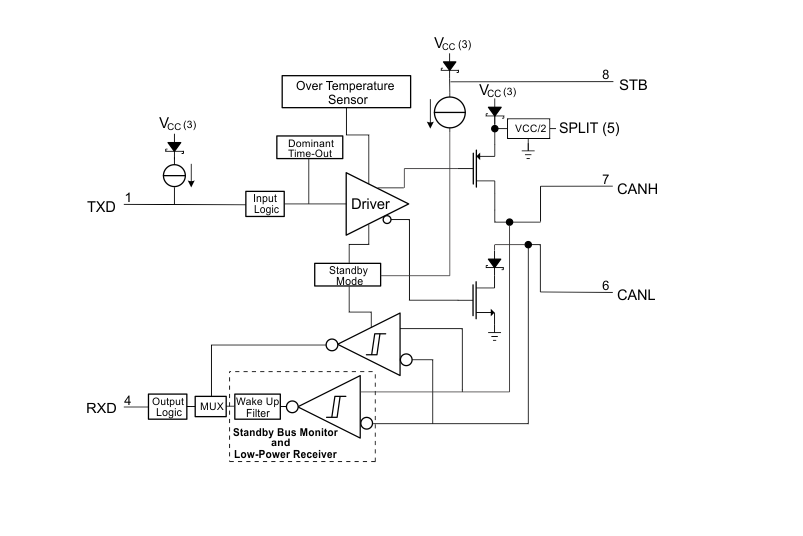

功能图
