Texas Instruments SN74AC596/SN74AC596-Q1 SIPO移位寄存器
Texas Instruments SN74AC596/SN74AC596-Q1 SIPO移位寄存器包含一个8位串行输入、并行输出（SIPO）移位寄存器，向8位D类存储寄存器馈送信号。存储寄存器具有并行开漏输出。分别为存储寄存器和移位寄存器提供时钟。移位寄存器具有串行（SER）输入、直接覆盖清除（SRCLR\）输入以及用于级联的串行输出（QH’）。当输出使能（OE）输入置为高电平时，输出将置于高阻抗状态。内部寄存器数据不受OE\输入操作的影响。Texas Instruments SN74AC596-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 宽工作电压范围：1.5V至6V
- 输入接受电压高达 6 V
- 连续±24mA输出驱动（5V时）
- 在5VIN 短脉冲下支持高达±75mA的输出驱动
- 驱动50Ω传输线
- 最大tpd：11.4ns（5V、50pF负载时）
应用
- 增加微控制器上的输出数量
- 最多可临时存储8位数据

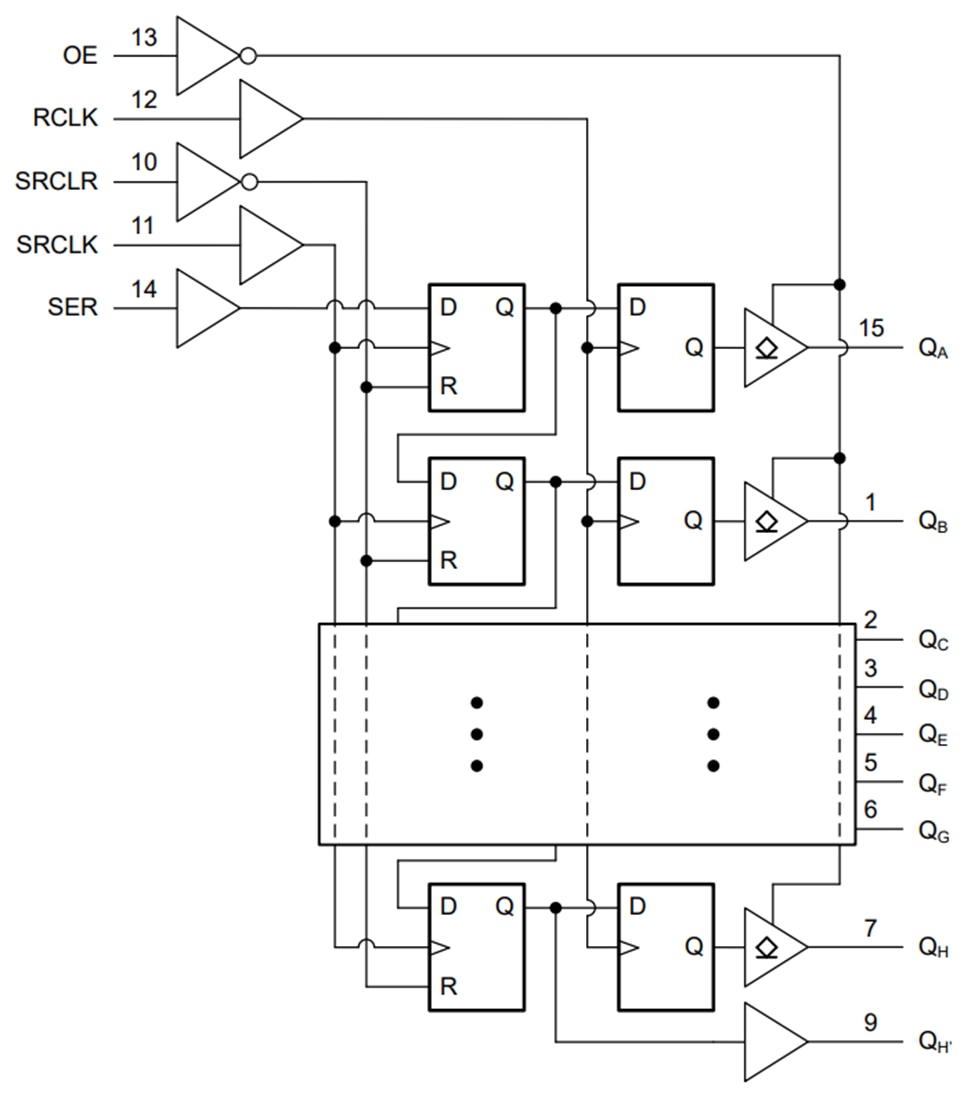

功能框图
