Texas Instruments SN74ACT02-Q1四路双输入或非门
Texas Instruments SN74ACT02-Q1四路双输入或非门器件包含四个独立的双输入或非门。每个门均执行布尔函数Y=A+B。此系列器件的工作电压范围为4.5V至5.5V，包含TTL兼容输入。Texas Instruments SN74AC02-Q1器件在5V电压下具备 ±24mA的持续输出驱动能力，在短时脉冲情况下支持高达 ±75mA的输出驱动能力。
特性
- 符合汽车应用类AEC-Q100标准
- 器件温度等级1级：-40°C至+125°C
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件CDM ESD分类等级C4B
- 采用可湿性侧翼QFN封装
- 4.5 V 到 5.5 V 的工作电压范围
- TTL兼容输入
- 连续±24mA输出驱动5V
- 电压为5V时，支持高达±75mA的输出驱动（短时突发）
- 可驱动50Ω传输线
- 延迟为12.2 ns（最大值），快速运行
应用
- 警报或篡改检测电路
- S-R锁存器

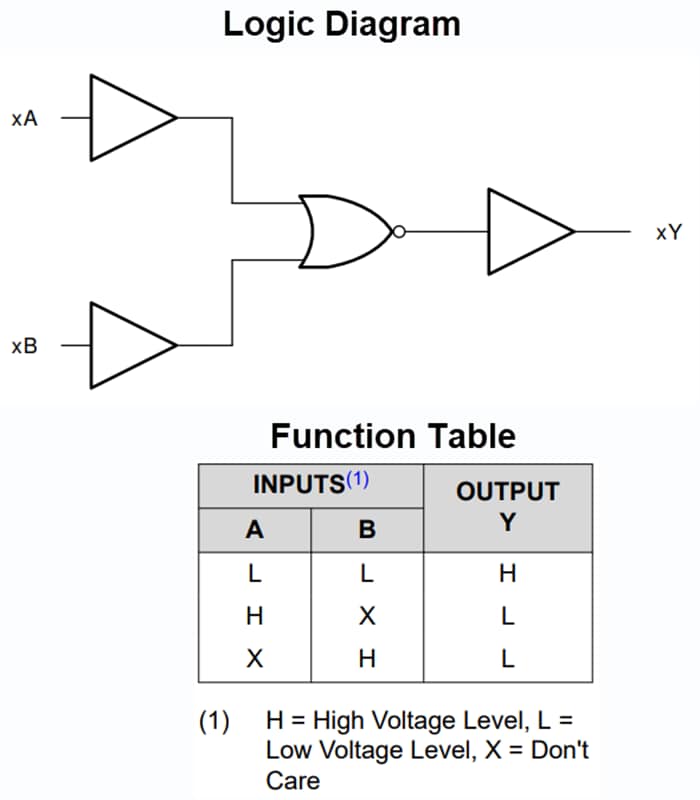

逻辑图与功能表
开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)
支持任何采用BQA、BQB、RGY（14 - 24引脚）、RSV、RJW或RHL封装的逻辑器件或转换器件。
发布日期: 2025-07-09
| 更新日期: 2025-07-17
