Texas Instruments SN74ACT245/SN74ACT245-Q1八路总线收发器
Texas Instruments SN74ACT245/SN74ACT245-Q1八路总线收发器用于数据总线之间的异步双向通信。控制功能的实现最大限度地降低了外部时序要求。当输出使能（OE）为低电平时，设备将非反相数据从A总线传递到B总线，或从B总线传递到A总线。该功能取决于方向控制（DIR）输入端的逻辑电平。需要一个高导通装置来有效隔离总线。Texas Instruments SN74ACT245-Q1器件通过了AEC-Q100汽车应用认证。
特性
- VCC 工作电压：4.5V至5.5V
- 输入接受电压至5.5 V
- 最大tpd ：8ns（5V时）
- 输入与TTL电压兼容
应用
- 专业音频
- 视频和标牌
- 电器
- 工厂自动化和控制

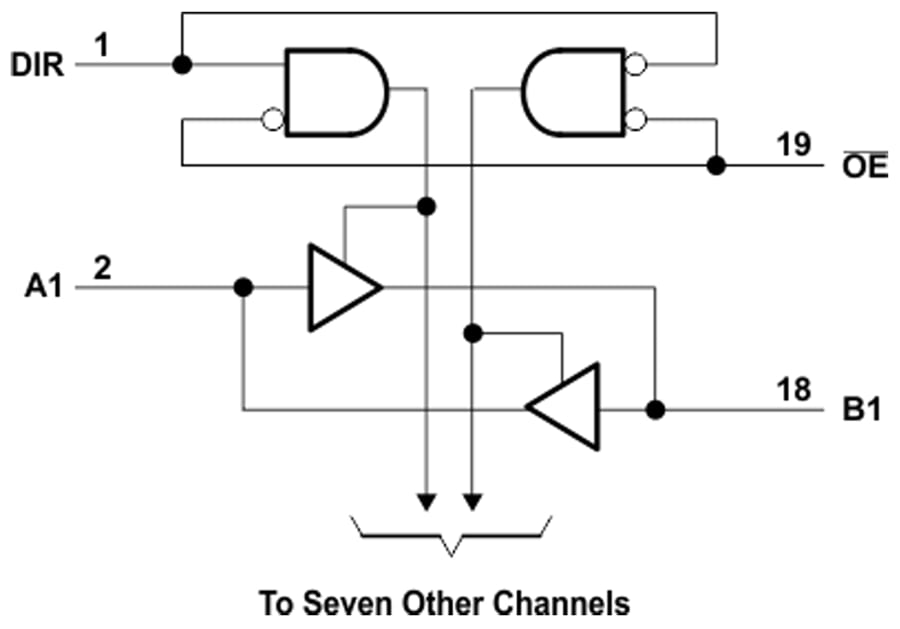

逻辑图（正逻辑）
相关开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)
支持任何采用BQA、BQB、RGY（14 - 24引脚）、RSV、RJW或RHL封装的逻辑器件或转换器件。
发布日期: 2024-04-26
| 更新日期: 2025-06-06
