Texas Instruments SN74ACT3G97/Q1双通道可配置数据触发器
Texas Instruments SN74ACT3G97/Q1双通道可配置数据触发器包含三个独立的'97功能可配置逻辑门，具有施密特触发器输入。通过将未使用的输入连接到电源或接地，TI SN74ACT3G97/Q1双通道可配置数据触发器的每个门均可被配置为多种单输入或双输入逻辑功能。
SN74ACT3G97-Q1设备符合汽车应用类AEC-Q100标准。
特性
- 符合汽车应用类AEC-Q100标准：
- 设备温度等级1：-40°C至+125°C
- 设备HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 采用可湿性侧翼QFN封装
- 4.5 V 到 5.5 V 的工作电压范围
- TTL兼容施密特触发输入，支持慢速和噪声输入信号
- 连续±24mA输出驱动5V
- 在5V电压下，支持±75mA的短时输出驱动能力
- 驱动50Q传输线
- 快速运行，最大延迟时间为12.2 ns
应用
- 将电源正常信号进行结合
- 将使能信号进行结合
- 消除慢速或高噪声输入信号
- 同步反相时钟输入
- 对开关进行去抖
- 使用较少的输入来监测错误信号
- 数据选择
- 多路复用

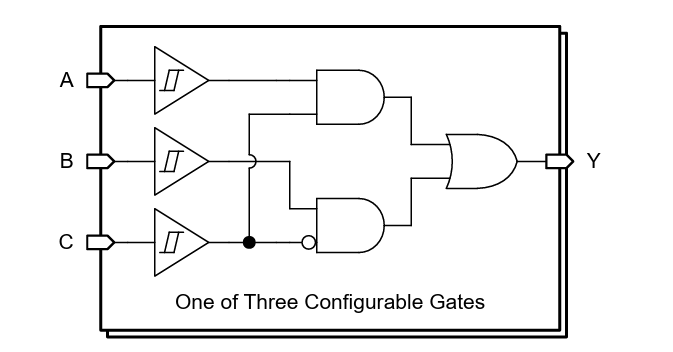

逻辑图（正逻辑）
开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)
支持任何采用BQA、BQB、RGY（14 - 24引脚）、RSV、RJW或RHL封装的逻辑器件或转换器件。
