Texas Instruments SN74AVC16T245 16位双电源总线收发器

Texas Instruments SN74AVC16T245 16位双电源总线收发器采用同相设计，使用两个独立的可配置电源轨。SN74AVC16T245支持VCCA/VCCB低至1.2V，工作电压范围为1.4V至3.6V。VCCB接受1.2V至3.6V范围内的任何电源电压，支持1.2V、1.5V、1.8V、2.5V和3.3V电压任何节点之间通用低电压双向转换。SN74AVC16T245优化用于数据总线之间的异步通信。

该器件将数据从A总线传输到B总线，或从B总线传输到A总线，这取决于方向控制 (DIR) 输入的逻辑电平。为了有效隔离总线，输出使能 (OE) 输入可用于禁用输出。该器件使用Ioff电路，用于局部掉电应用，可禁用输出，防止断电时任何破坏性电流回流通过该器件。VCC隔离功能保证如果任一VCC输入处于GND状态，则两个端口均进入高阻抗状态。

特性

  • VCCA电压是控制输入VIH/VIL的参考
  • VCC隔离功能 - 如果任一VCC输入处于GND状态，则两个端口均进入高阻抗状态
  • 过压耐受输入和输出支持混合电压模式数据通信
  • 完全可配置的双轨设计，允许每个端口在1.2V至3.6V满电源范围内工作
  • Ioff支持局部关断模式运行
  • I/O耐受电压达4.6V
  • 最大数据传输速率
    • 380Mbps（1.8V至3.3V电平转换）
    • 200Mbps（<1.8V至3.3V电平转换）
    • 200Mbps（电平转换为2.5V或1.8V）
    • 150Mbps（电平转换为1.5V）
    • 100Mbps（电平转换为1.2V）
  • 闭锁性能超过100mA，符合JESD 78 II类标准
  • ESD保护性能超出JESD 22标准
    • 8000V人体模型 (A114-A)
    • 200V机器模型 (A115-A)
    • 1000V充电器件模型 (C101)

应用

  • 个人电子设备
  • 工业
  • 企业
  • 电信

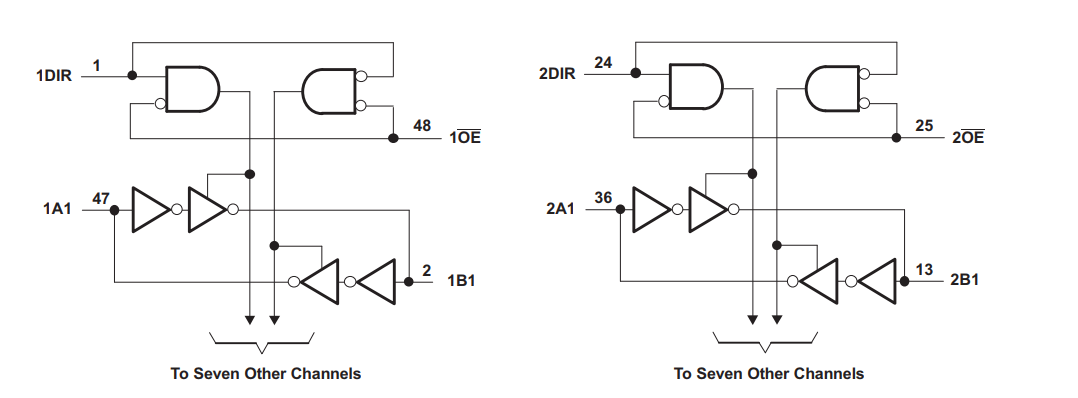

逻辑图

位置电路 - Texas Instruments SN74AVC16T245 16位双电源总线收发器
发布日期: 2018-11-21 | 更新日期: 2023-07-24
