Texas Instruments SN74HCS367/SN74HCS367-Q1六路缓冲器/线路驱动器
Texas Instruments SN74HCS367/SN74HCS367-Q1六路缓冲器/线路驱动器是一款六路缓冲器，具有三态输出和施密特触发输入。该器件配置为两组，一组具有四个驱动器，另一组具有两个驱动器，每组由其输出使能引脚控制。Texas Instruments SN74HCS157-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 宽工作电压范围：2V至6V
- 施密特触发器输入允许缓慢或嘈杂的输入信号
- 输出驱动：±7.8mA（6V时）
- 扩展环境温度范围（TA）：-40°C至+125°C
- 低功耗
- 典型ICC ：100nA
- 典型输入漏电流：±100nA
应用
- 启用或禁用数字信号
- 消除缓慢或嘈杂的输入信号
- 在控制器复位期间保持信号
- 对开关进行去抖

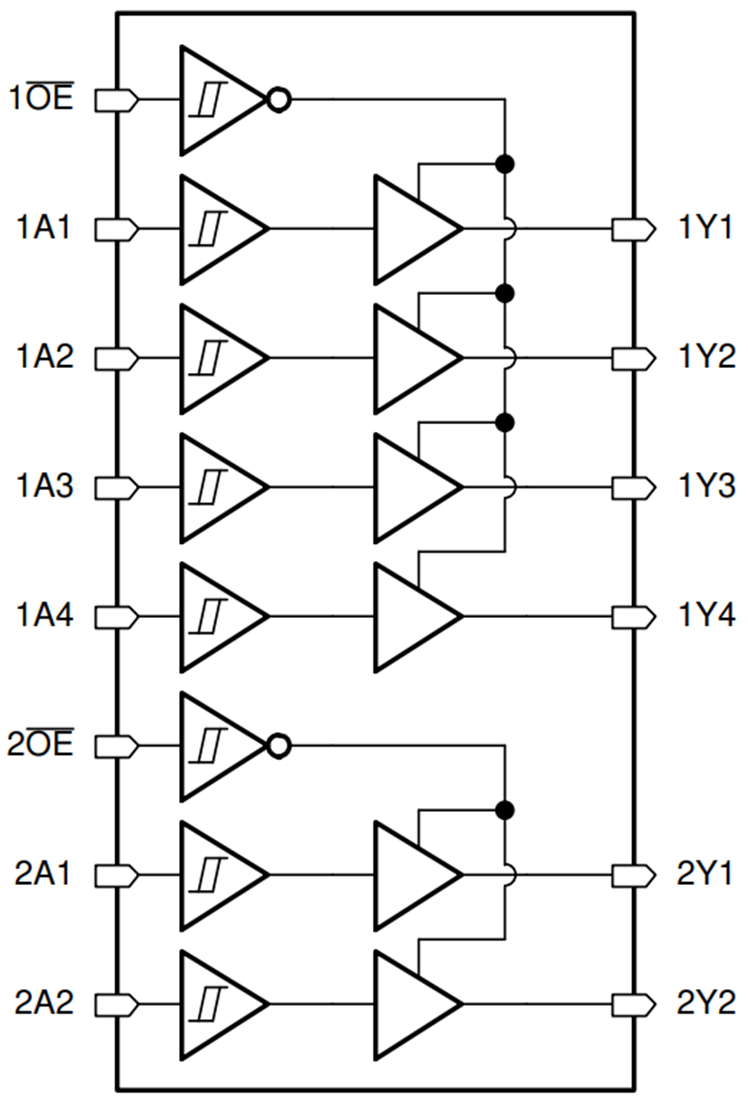

功能框图
相关开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
发布日期: 2020-12-08
| 更新日期: 2024-10-14
