Texas Instruments SN74HCS05/SN74HCS05-Q1六路逆变器
Texas Instruments SN74HCS05/SN74HCS05-Q1六路逆变器包含六个独立逆变器，具有开漏输出和施密特触发输入。每个逻辑门以正逻辑执行布尔函数Y = A。Texas Instruments SN74HCS05-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 宽工作电压范围：2 V至6 V
- 施密特触发器输入允许缓慢或嘈杂的输入信号
- 5V时输出驱动电流：±7.8mA
- 扩展环境温度 (TA) 范围：-40°C至+125°C
- 低功耗
- 典型ICC ：100nA
- 典型输入漏电流：±100nA
应用
- 驱动指示灯LED
- 电平移位，使用开漏输出
- 对数字信号进行反相

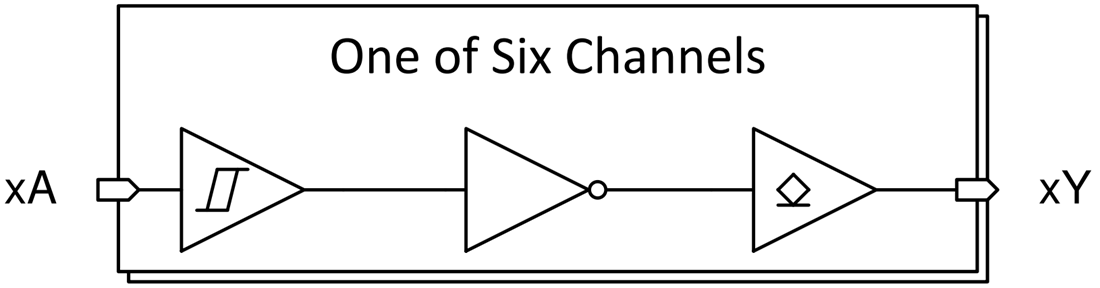

功能框图
相关开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
发布日期: 2020-08-14
| 更新日期: 2024-11-07
