Texas Instruments SN74HCS08/SN74HCS08-Q1双输入正与门
Texas Instruments SN74HCS08/SN74HCS08-Q1双输入正与门包含四个具有施密特触发输入的独立双输入与门。每个逻辑门以正逻辑执行布尔函数Y =A ● B。SN74HCS08-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 宽工作电压范围：2V至6V
- 施密特触发器输入允许缓慢或嘈杂的输入信号
- 低功耗
- 典型ICC为100nA
- 典型输入漏电流：±100nA
- 输出驱动：±7.8mA (5V)
- 扩展温度范围：–40°C至 +125°C，TA
应用
- 将电源正常信号进行结合
- 将使能信号进行结合

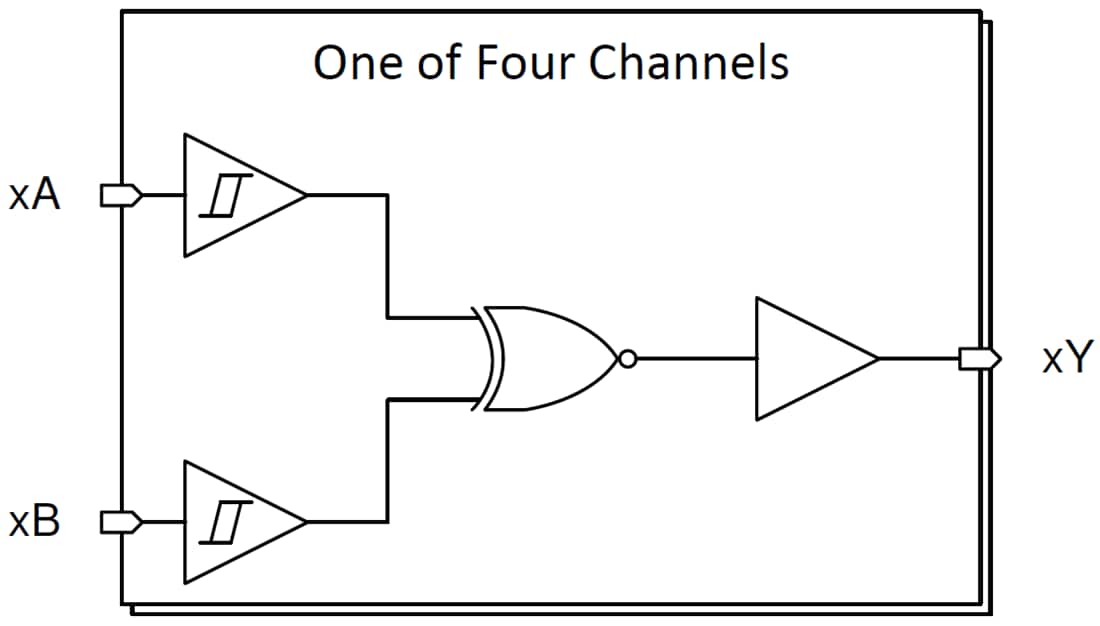

功能框图
Related Development Tools
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
Texas Instruments 14-24-NL-LOGIC-EVM逻辑评估模块 (EVM)
支持任何采用BQA、BQB、RGY（14 - 24引脚）、RSV、RJW或RHL封装的逻辑器件或转换器件。
发布日期: 2019-10-04
| 更新日期: 2025-05-07
