Texas Instruments SN74HCS151/SN74HCS151-Q1 8:1多路复用器
Texas Instruments SN74HCS151/SN74HCS151-Q1 8:1多路复用器包含完整的二进制解码，用于选择八个数据源和互补输出中的一个。选通 (G) 输入必须处于低逻辑电平以启用输入。选通端处的高电平强制W输出为高电平、Y输出为低电平。Texas Instruments SN74HCS151-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 宽工作电压范围：2 V至6 V
- 施密特触发器输入允许缓慢或嘈杂的输入信号
- 输出驱动电流：±7.8mA（6V时）
- 扩展环境温度范围 (TA)：-40°C至+125°C
- 低功耗
- 典型ICC ：100nA
- 典型输入漏电流：±100nA
应用
- 数据选择
- 多路复用

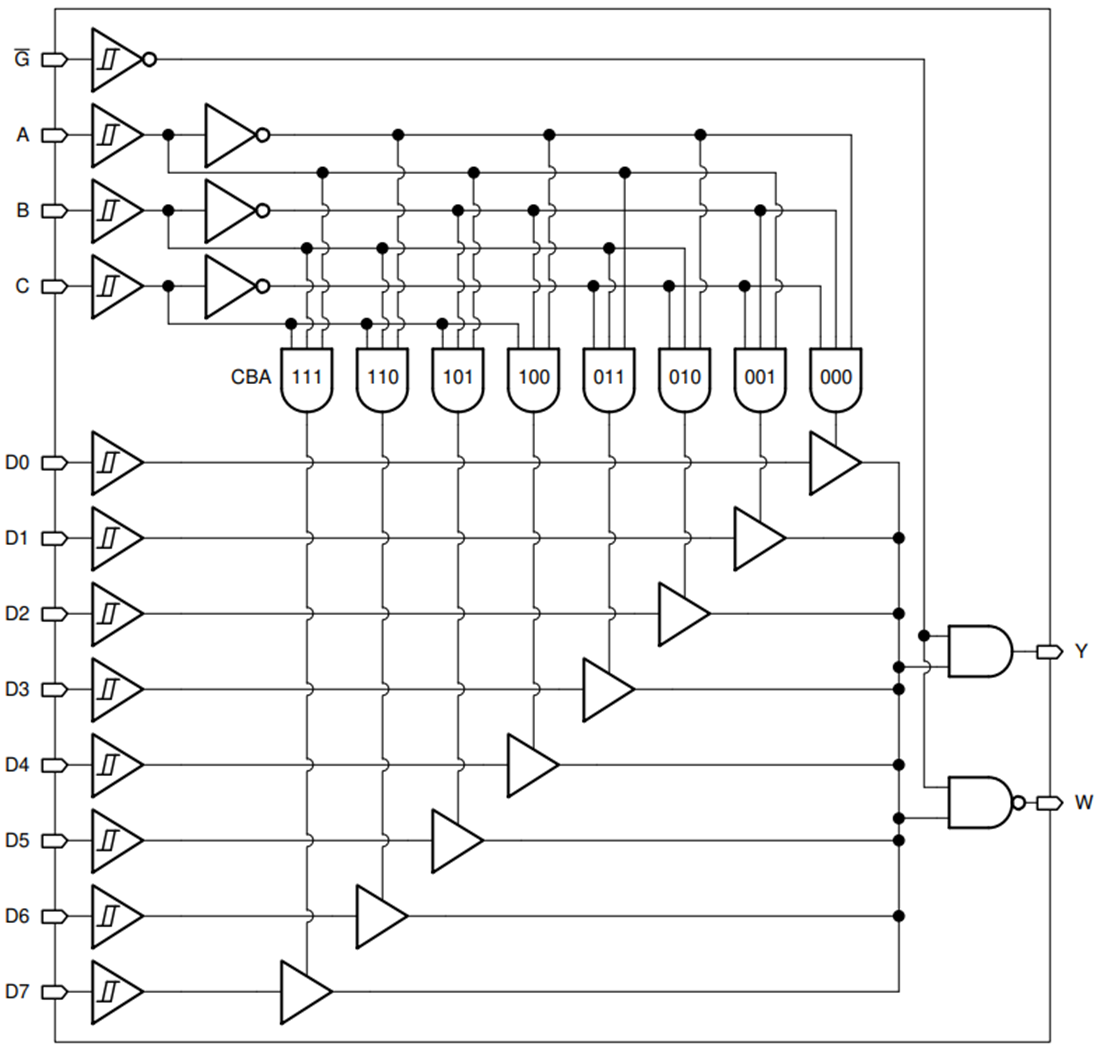

功能框图
相关开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
