Texas Instruments SN74HCS21/SN74HCS21-Q1双路4输入与门
Texas Instruments SN74HCS21/SN74HCS21-Q1双路4输入与门包含两个具有施密特触发输入的独立4输入与门。每个门在正逻辑中执行的布尔函数为Y = A ● B ● C ● D。Texas InstrumentsSN74HCS21-Q1器件通过了AEC-Q100汽车应用认证。
特性
- 宽工作电压范围：2 V至6 V
- 低功耗
- 典型ICC ：100nA
- 典型输入漏电流：±100nA
- 施密特触发输入可实现慢速或高噪声输入信号
- 在5V电压下提供±7.8mA输出驱动
- 扩展的环境温度范围：-40°C至+125°C，TA
应用
- 将电源正常信号结合
- 使能数字信号

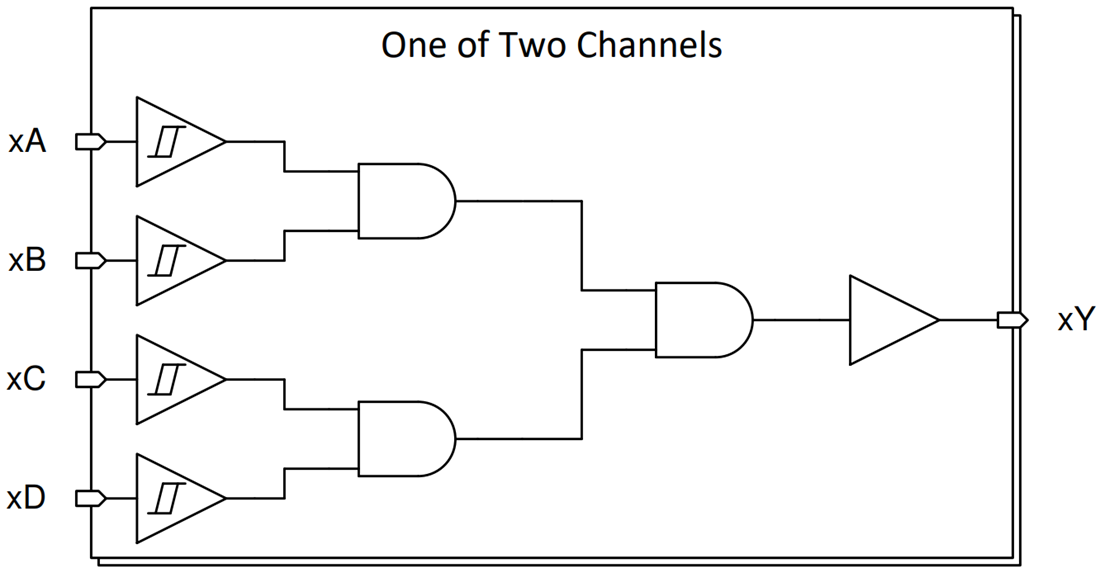

功能框图
相关开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
发布日期: 2020-06-01
| 更新日期: 2024-06-21
