Texas Instruments SN74HCS237/SN74HCS237-Q1解码器/解复用器
Texas Instruments SN74HCS237/SN74HCS237-Q1解码器/解复用器是一款3线转8线解码器，具有锁存地址输入，一个标准输出选通 (G0) 和一个低电平有效输出选通 (G1)。当锁存使能 (LE) 输入为高电平时，该器件将作为标准的三到八解码器工作。当锁存器使能 (LE) 输入为低电平时，地址锁存器保持先前的状态。当输出被任一选通输入选通时，所有输出都会强制进入低电平状态。当输出未被一个或两个选通输入禁用时，只有所选输出为高电平，其他输出均为低电平。Texas Instruments SN74HCS237-Q1器件通过了AEC-Q100汽车应用认证。
特性
- 宽工作电压范围：2 V至6 V
- 施密特触发器输入允许缓慢或嘈杂的输入信号
- 输出驱动：±7.8mA（6V时）
- 扩展环境温度范围TA：-40°C至+125°C
- 低功耗
- 典型ICC ：100nA
- 典型输入漏电流：±100nA
应用
- 存储器器件选择，带共享数据总线
- 路由数据
- 减少片选应用所需的输出端数量

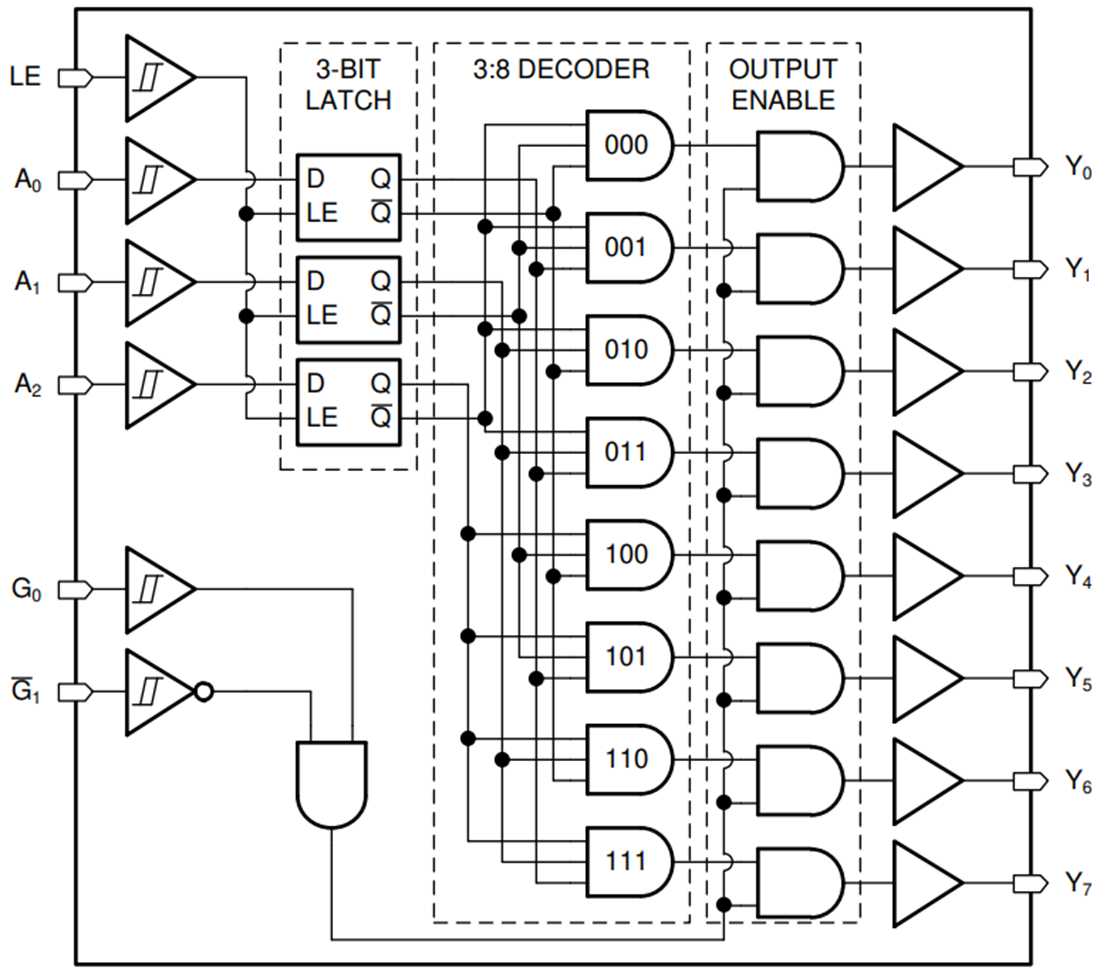

功能框图
相关开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
发布日期: 2020-10-27
| 更新日期: 2024-09-09
