Texas Instruments SN74HCS244/SN74HCS244-Q1八通道缓冲器
Texas Instruments SN74HCS244/SN74HCS244-Q1 八通道缓冲器具有三态输出和施密特触发输入。这些SN74HCS244/SN74HCS244-Q1器件配置成两组，每组有四个驱动器，每个驱动器由其输出使能引脚控制。TI SN74HCS244/SN74HCS244-Q1八通道缓冲器支持2V至6V宽工作电压范围，采用TSSOP-20封装。SN74HCS244-Q1器件符合AEC-Q100汽车应用标准。
特性
- 宽工作电压范围：2 V至6 V
- 施密特触发器输入允许缓慢或嘈杂的输入信号
- 输出驱动：±7.8mA (6V)
- 低功耗
- 典型ICC ：100nA
- 典型输入漏电流：±100nA
应用
- 启用或禁用数字信号
- 消除缓慢或嘈杂的输入信号
- 在控制器复位期间保持信号
- 对开关进行去抖
框图

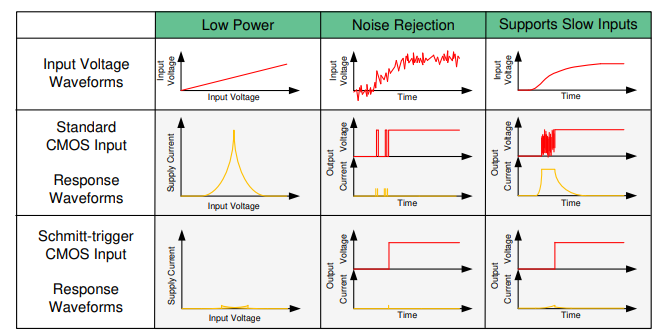

施密特触发输入的优点
相关开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
发布日期: 2020-12-18
| 更新日期: 2024-10-23
