Texas Instruments SN74HCS273/SN74HCS273-Q1 Octal D型触发器
Texas Instruments SN74HCS273/SN74HCS273-Q1 Octal D型触发器是一款带施密特触发输入的六个正边缘触发D型触发器，具有共享的直接低电平有效清除 (CLR) 输入和始终 (CLK)。Texas Instruments SN74HCS273-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 宽工作电压范围：2V至6V
- 施密特触发器输入允许缓慢或嘈杂的输入信号
- 低功耗
- 典型ICC为100nA
- 典型输入漏电流：±100nA
- 输出驱动：±7.8mA (6V)
- TA扩展环境温度范围：–40°C至+125°C
应用
- 将数据同步到时钟
- 简单内存 - 8位

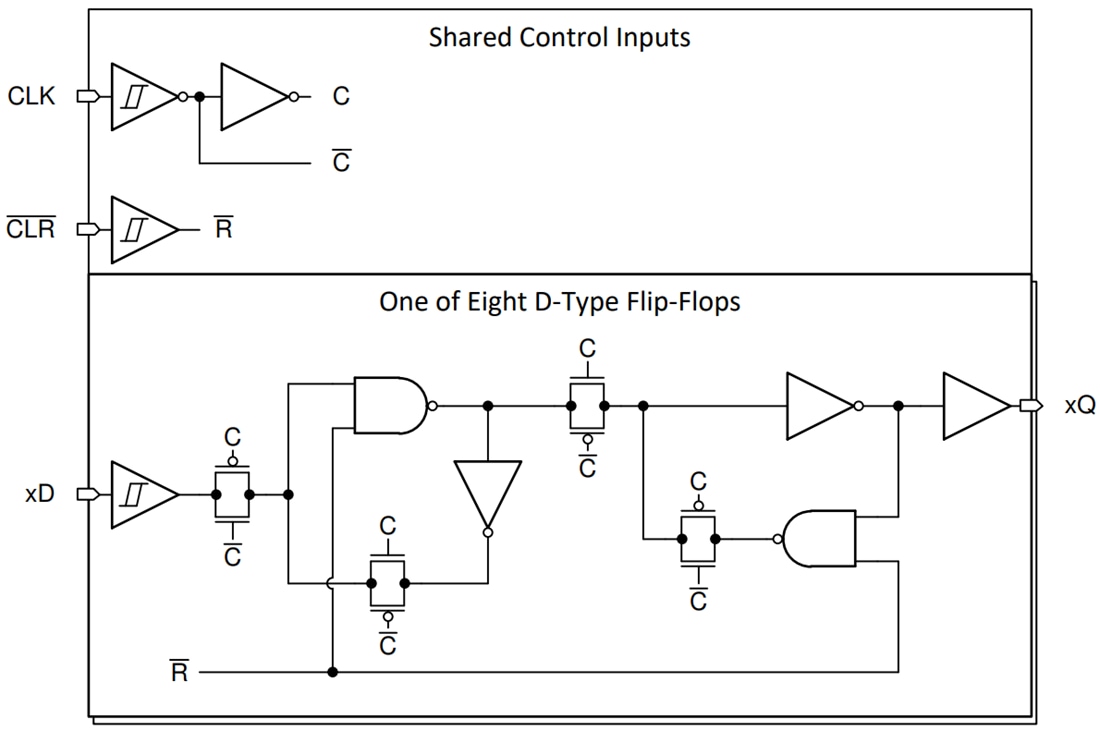

功能框图
相关开发工具
Texas Instruments 14-24-LOGIC-EVM逻辑评估模块 (EVM)
通用评估模块，设计用于支持任何TI逻辑引线器件（14-24引脚）。
发布日期: 2021-07-02
| 更新日期: 2022-04-11
