Texas Instruments SN74LVC08A/SN74LVC08A-Q1四路双输入正与门

Texas Instruments SN74LVC08A/SN74LVC08A-Q1四路双输入正与门设计用于在1.65V至3.6V VCC下运行,SN74LVC08A/SN74LVC08A-Q1器件以正逻辑执行布尔函数Y=A • B或Y=A+B。输入可由3.3V或5V器件驱动。此功能允许在3.3V/5V混合系统环境中将该器件用作转换器。Texas Instruments SN74LVC08A-Q1器件符合AEC-Q100标准,适用于汽车应用。

特性

  • 闭锁性能超过250mA,符合JESD 17标准
  • 静电放电保护超过JESD 22标准
    • 2000V人体模型 (A114-A)
    • 1000V充电器件模型 (C101)
  • 工作电压:1.65V至3.6V
  • 额定温度范围:–40°C至+85°C和–40°C至+125°C
  • 输入接受电压至5.5 V
  • 最大tpd :4.1ns(3.3V时)
  • 典型VOLP(输出接地反弹):<>CC = 3.3V、TA = 25°C时)
  • 典型VOHV(输出VOH下冲):>2V(VCC =3.3V、TA = 25°C时)

应用

  • 服务器
  • LED显示屏
  • 网络交换机
  • I/O扩展器
  • 基站处理器板

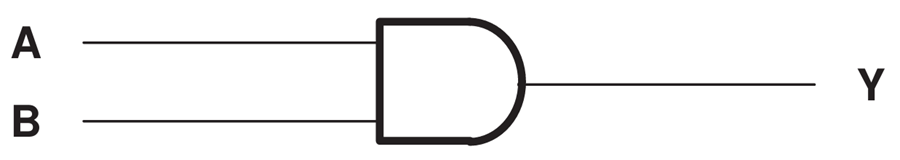

逻辑图(正逻辑)

框图 - Texas Instruments SN74LVC08A/SN74LVC08A-Q1四路双输入正与门
