Texas Instruments SN74LVC126A/SN74LVC126A-Q1缓冲器闸

Texas Instruments SN74LVC126A/SN74LVC126A-Q1四路总线缓冲门具有三态输出，设计工作电压范围为1.65Vcc 至3.6Vcc 。当相关输出使能 (OE) 输入低时，每个输出都被禁用。OE必须通过下拉电阻器连接到GND，以确保掉电或上电期间是高阻抗状态。SN74LVC126A门可由3.3V或5V电源驱动，让用户可以将该器件用作3.3V或5V混合系统环境中的转换器。SN74LVC126A-Q1缓冲器闸符合汽车应用标准。这些缓冲器闸用于影音接收器、便携式音频基座、键盘、无线耳机、电信、MP3播放器和录音器。

特性

  • 工作电压范围：1.65Vcc 至3.6Vcc
  • 输入电压高达5.5V
  • 电压为3.3V时，最大传播延迟时间为4.7ns
  • VOLP（输出接地反弹）典型值 <0.8V（VCC= 3.3V、TA= 25°C）
  • VOHV（输出VOH 下冲）典型值>2V（VCC= 3.3V、TA= 25°C）
  • 闭锁性能超过250 mA，符合JESD 17标准
  • SN74LVC126A-Q1：
    • 符合汽车应用标准
    • 静电放电保护超越 JESD 22 标准

应用

  • 影音接收器
  • MP3播放器和录音器
  • 蓝光播放器和家庭影院
  • 便携式音频基座
  • 个人数字助理（PDA）
  • 固态硬盘 (SSD)：
    • 客户
    • 企业
  • TV：
    • LCD
    • 数字和高清 (HDTV)
  • 无线耳机、键盘和鼠标
  • 电源：
    • 电信
    • 服务器
    • AC-DC电源

相关缓冲器闸

Texas Instruments SN74LVC125A/SN74LVC125A-Q1四路总线缓冲门

具有3态输出的独立线路驱动器，设计用于1.65V至3.6V VCC 运行。

Learn More关于Texas Instruments SN74LVC125A/SN74LVC125A-Q1四路总线缓冲门 View Products与Texas Instruments SN74LVC125A/SN74LVC125A-Q1四路总线缓冲门相关

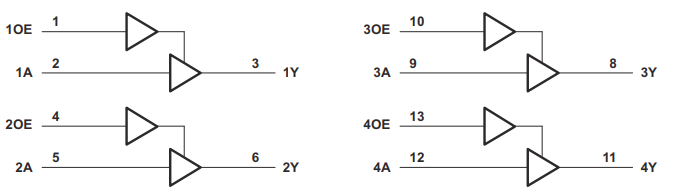

功能框图

框图 - Texas Instruments SN74LVC126A/SN74LVC126A-Q1缓冲器闸
