Texas Instruments SN74LVC165A/SN74LVC165A-Q1移位寄存器
Texas Instruments SN74LVC165A/SN74LVC165A-Q1移位寄存器是8位并行负载寄存器，具有支持菊花链的串行 (SER) 输入以及标准和反向输出。 使用移位或加载选择引脚将数据异步加载到设备。这些移位寄存器支持局部关断，具有反向驱动保护功能，3.3V时最大传播延迟时间为20ns。SN74LVC165A-Q1寄存器符合汽车应用类AEC-Q100认证。这些移位寄存器用于增加微控制器上的输入数量以及读板修改。
特性
- 支持局部关断，具有反向驱动保护功能
- 高推挽输出驱动力：
- ±24 mA 下 3.3 V
- ±8 mA 下 2.3 V
- ±4 mA 下 1.65 V
- 最大传播延迟时间：20ns（3.3V时）
- 耐过压输入支持高达5.5V
- 工作电压范围：1.1 V至3.6 V
- SN74LVC165A-Q1 ：
- 符合汽车应用类AEC-Q100标准：
- 器件温度1级：-40°C至125°C
- 器件HBM ESD分类级别2
- 器件CDM ESD分类级别C4B
- 符合汽车应用类AEC-Q100标准：
- 闭锁性能超过100mA，符合JESD78标准
应用
- 增加微控制器上的输入数量
- 读板修改

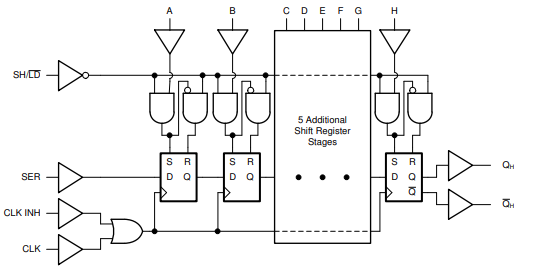

框图

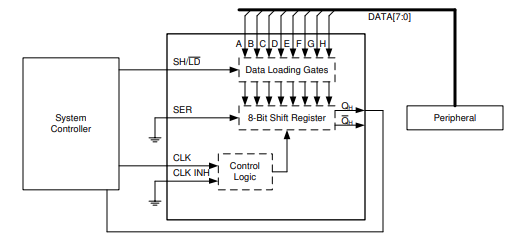

应用电路图
发布日期: 2024-07-18
| 更新日期: 2025-05-05
