Texas Instruments SN74LVC1G126-Q1汽车单总线缓冲门

Texas Instruments SN74LVC1G126-Q1汽车单总线缓冲门是一款具有三态输出的单线驱动器。它专为1.65V至5V VCC 工作而设计。当输出启用输入为低电平时，缓冲门的输出被禁用。其他特点还包括10μA的低功耗和3.7ns（3.3V时）的tpd，并采用NanoFree™封装。Texas Instruments SN74LVC1G126-Q1器件通过了AEC-Q100汽车应用认证。

特性

  • 采用Texas Instruments NanoFree™封装
  • 支持5V VCC 操作
  • 输入接受电压至5.5 V
  • 为 VCC 提供向下转换
  • 最大tpd 为3.7ns（3.3V时）
  • 低功耗，10µA最大ICC
  • ±24mA输出驱动（3.3V时）
  • 锁存性能超过 100 mA
  • Ioff 支持实时插入、部分断电模式和反向驱动保护
  • 符合JESD 78，II级要求
  • 静电放电保护超过JESD 22标准
    • 2000V人体模型
    • 200V机器模型
    • 充电器件模型：1000 V

应用

  • 电缆调制解调器终端系统
  • 高速数据采集和生成
  • 电机控制：高压
  • 电力线通信调制解调器
  • SSD：内部或外部
  • 视频广播和基础设施：可扩展平台
  • 视频广播：基于IP的多格式变码器
  • 视频通信系统

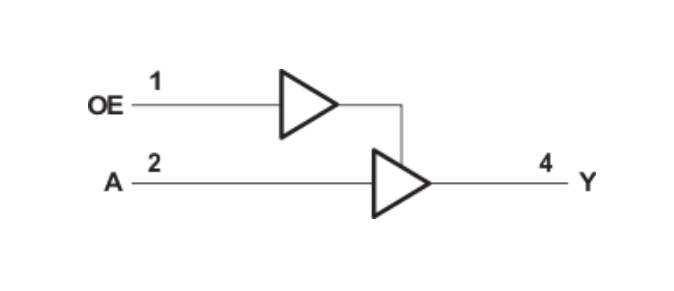

功能图

框图 - Texas Instruments SN74LVC1G126-Q1汽车单总线缓冲门

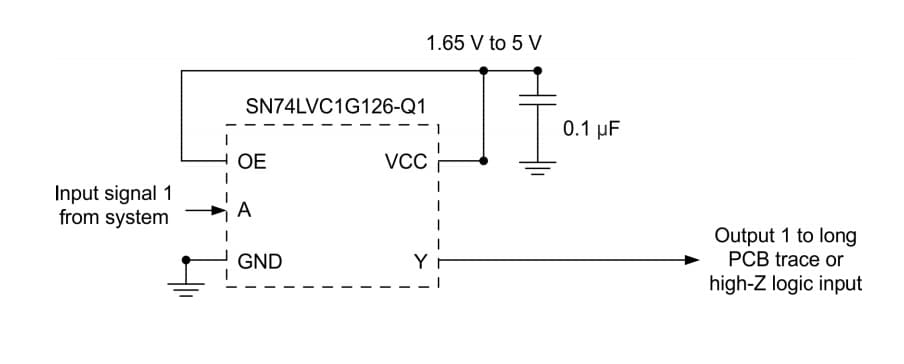

应用电路原理图

原理图 - Texas Instruments SN74LVC1G126-Q1汽车单总线缓冲门

相关开发工具

Texas Instruments 5-8-LOGIC-EVM评估模块

设计用于支持采用DBV、DCK、DCT、DCU和DRL封装的引脚型逻辑器件。

Learn More关于Texas Instruments 5-8-LOGIC-EVM评估模块 View Products与Texas Instruments 5-8-LOGIC-EVM评估模块相关
