Texas Instruments SN74LVC1G14/SN74LVC1G14-Q1逆变器

Texas Instruments SN74LVC1G14/SN74LVC1G14-Q1单施密特触发逆变器执行布尔函数Y=A，而且支持1.65V至5.5V VCC运行。该器件包含一个独立的逆变器，具有施密特触发器输入，允许不同输入阈值等级，用于正向信号（V+) 和负向 (VT-) 信号。这提供了迟滞 (ΔVT) ，让设备能够容忍缓慢或嘈杂的输入信号。NanoFree™封装技术将裸片用作封装，是IC封装概念的重大突破。SN74LVC1G14/SN74LVC1G14-Q1采用Ioff电路，可在掉电时禁用输出，因此完全适合局部掉电应用。SN74LVC1G14-Q1器件符合汽车应用类AEC-Q100认证。

特性

  • 闭锁性能超过100mA，符合JESD 78 II类标准
  • ESD保护性能超出JESD 22标准
    • 2000V人体模型 (A115-A)
    • 200V机器模型 (A115-A)
    • 1000V充电器件模型 (C101)
  • 采用Texas Instruments NanoFree™封装
  • 支持5V VCC运行
  • 输入接受电压至5.5V
  • tpd：4.6ns（3.3V时，最大值）
  • 低功耗：10µA最大值ICC
  • 3.3V时±24mA输出驱动
  • Ioff支持局部关断模式操作

应用

  • AV接收器
  • 音频接口：便携式
  • 蓝光播放器和家庭影院
  • 嵌入式PC
  • MP3播放器/录音器（便携式音频）
  • 个人数字助理 (PDA)
  • 功率：电信/服务器交流/直流电源：单
  • 控制器：模拟和数字
  • 固态硬盘 (SSD)：客户端和企业级
  • 电视：LCD/数字和高清 (HDTV)
  • 平板：企业
  • 视频分析：服务器
  • 无线耳机、键盘和鼠标

数据手册

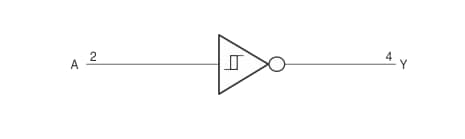

功能图

框图 - Texas Instruments SN74LVC1G14/SN74LVC1G14-Q1逆变器
