Texas Instruments SN74LVC1G17-Q1汽车施密特触发器缓冲器
Texas Instruments SN74LVC1G17-Q1汽车单施密特触发缓冲器包含一个缓冲器，执行布尔函数Y = A。SN74LVC1G17-Q1单施密特触发缓冲器专为1.65V至5.5V VCC 工作而设计。
虽然SN74LVC1G17-Q1可用作独立的缓冲器，但由于施密特的作用，它可能对正向 (VT+) 和负向 (VT–) 信号具有不同的输入阈值电平。SN74LVC1G17-Q1完全适用于使用Ioff 的部分掉电应用。断电时，Ioff 电路会禁用输出，防止损坏性电流倒流通过设备。
Texas Instruments SN74LVC1G17-Q1器件通过了AEC-Q100汽车应用认证。
特性
- 符合汽车应用标准
- 支持5V VCC 操作
- 输入接受电压至5.5 V
- ±24mA输出驱动（3.3V时）
- Ioff 支持部分掉电模式运行

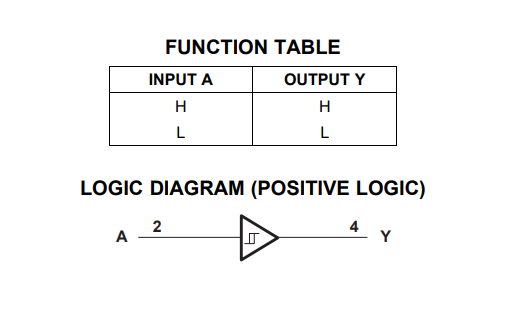

逻辑图
发布日期: 2020-01-21
| 更新日期: 2025-02-21
