Texas Instruments SN74LVC3G07/SN74LVC3G07-Q1三路缓冲器/驱动器

Texas Instruments SN74LVC3G07三路缓冲器/驱动器设计用于在1.65V至5.5V VCC范围内运行。该器件使用NanoFree™封装技术，将裸片用作封装，是IC封装概念的重大突破。SN74LVC3G07/SN74LVC3G07-Q1的输出为开漏，可连接至其他开漏输出，以实现低电平有效wired-OR或高电平有效wired-AND功能。最大灌电流为32mA。该器件完全适合使用Ioff的局部掉电应用。Ioff电路可禁用输出，防止断电时任何破坏性电流回流通过该器件。SN74LVC3G07-Q1器件符合汽车应用类AEC-Q100认证。

特性

  • 采用Texas Instruments NanoFree封装
  • 支持5V VCC运行
  • tpd：3.7ns（3.3V时，最大值）
  • 低功耗：10µA的最大ICC
  • 3.3V时±24mA输出驱动
  • 输入和开漏输出接受电压：高达5.5V
  • 典型VOLP（输出接地弹跳）< 0.8V（VCC = 3.3V，TA = 25°C）
  • 典型VOHV（输出VOH下冲）> 2V（VCC = 3.3V，TA = 25°C）
  • Ioff支持带电插入、局部关断模式和反向驱动保护
  • 闭锁性能超过100mA，符合JESD 78 II类标准
  • ESD保护性能超出JESD 22标准
    • 2000V人体模型 (A115-A)
    • 200V机器模型 (A115-A)
    • 1000V充电器件模型 (C101)

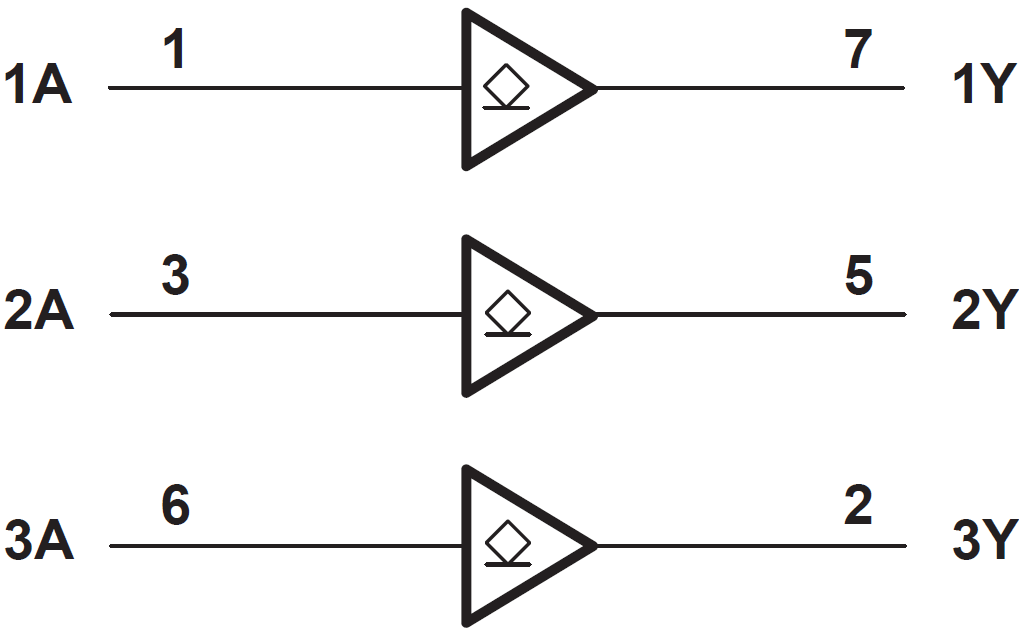

逻辑图

框图 - Texas Instruments SN74LVC3G07/SN74LVC3G07-Q1三路缓冲器/驱动器
发布日期: 2018-10-30 | 更新日期: 2023-07-17
