Texas Instruments SN75ALS174A四路差分线路驱动器
Texas Instruments SN75ALS174A四路差分线路驱动器经优化能够以高达20Mbit/s的速率实现平衡多点总线传输。SN75ALS174A设计可满足ANSI标准EIA/TIA-422-B和RS-485的要求。该驱动器的正负共模输出电压范围宽，非常适合用于嘈杂环境中的同线应用。通过正负电流限制和热关断功能避免总线线路出现线路故障状况。在结温约150°C时关闭电源。SN75ALS174A的工作温度范围0°C至70°C。
特性
- 符合或超过ANSI EIA/TIA-422-B和RS-485标准要求
- 高速高级低功耗肖特基电路
- 在串行和并行应用中均可实现高达20Mbit/s的运行速率
- 适用于嘈杂环境中的长距离总线线路上的多点传输
- 宽正负输入/输出总线电压范围
- 驱动器输出容量：60mA
- 热关断保护
- 驱动器正负电流限制
- 低供电电流要求：55mA（最大值）
- 可借助SN75174实现功能互换
应用
- 电机驱动器
- 工厂自动化和控制

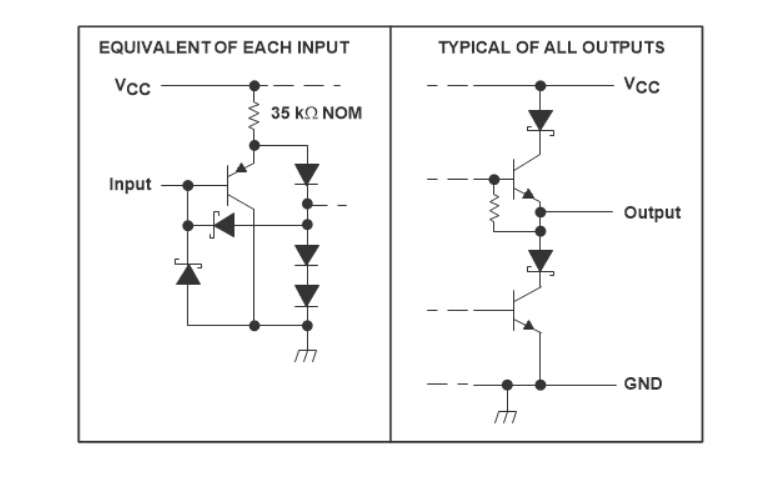

框图
发布日期: 2018-08-08
| 更新日期: 2023-09-14
