Texas Instruments TAS 2505-Q1EVM评估板

Texas Instruments TAS 2505-Q1EVM音频放大器评估板是一款完整的TAS2505-Q1演示参考设计。TAS2505-Q1是一款低功耗D类数字音频放大器，具有模拟、数字和混合输入功能。TAS2505-Q1EVM通过USB由TI的解码器控制软件或外部I2C/SPI命令进行控制。该器件包含两个外部电路示例，用以说明如何为放大器的原生故障检测功能添加开路负载检测功能。这包括能够检测对地短路、对电源短路、端子之间短路以及过温等状况。

特性

  • 单声道D类BTL扬声器放大器，2.6W，10% THD（4Ω、5.5V）
  • 负载诊断功能：输出至GND短路、终端至终端短路、输出至电源短路、开路负载、过热
  • 支持8kHz至96kHz采样率
  • 单个5V电源轨
  • 模拟、数字和混合输入功能

应用

  • 紧急呼叫 (eCall)
  • 混合集群，提供主动图形支持
  • 可重新配置的数字集群
  • 提供信息图支持的混合集群
  • 远程信息处理控制单元

参考设计

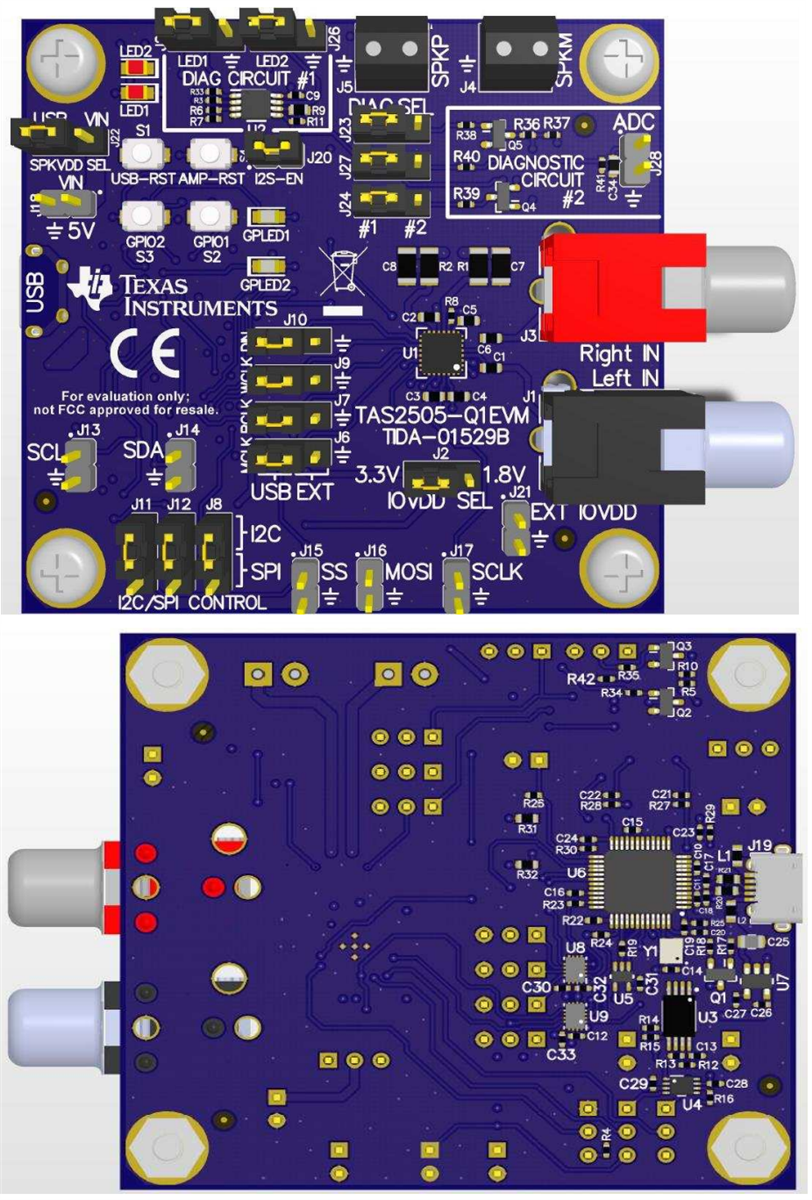

正面和后面布局

图表 - Texas Instruments TAS 2505-Q1EVM评估板
发布日期: 2018-11-15 | 更新日期: 2023-07-20
