Texas Instruments TAS2563 D类音频放大器

Texas Instruments TAS2563 D类音频放大器优化用于将高峰值功率高效地驱动到小型扬声器应用中。TAS2563在3.6V的电池电压下为4Ω负载提供6.1W的峰值功率，并支持升压旁路模式（外部PVDD模式），从而实现12W 10％ THD+N（12V下为4Ω）。这些器件可通过I2S/TDM + I2C接口共享公共总线。

该器件具有片上低延迟DSP，可支持TI的SmartAmp扬声器保护算法，尽量提高响度，同时保持安全的扬声器状态。通过集成的扬声器电压和电流检测以及内部保护算法，可对扬声器进行实时监控，允许在保持扬声器进入安全操作区域的同时推动峰值SPL。电池跟踪峰值电压限制器具有欠压保护功能，可以优化放大器在整个充电周期中的裕量，从而防止系统关断。TAS2563器件具有紧凑的PCB占位，采用42焊球、0.4mm间距DSBGA (YBG) 封装。

特性

  • 高性能D类放大器
    • 6.1W 1% THD+N（3.6V下为4Ω）
    • 5W 1% THD+N（3.6V下为8Ω）
    • 增压旁路模式：10W (12W) 1% (10%) THD+N（12V下为4Ω）
  • 15µVrms A加权空闲通道噪声
  • 1% THD+N (8Ω) 下具有112.5dB的SNR
  • 20Hz至20kHz下的PSRR为100dB（具有200mVPP的纹波）
  • 1W（8Ω，VBAT =4.2V）下的效率为83.5%
  • <1µA的硬件关断VBAT电流
  • 扬声器电压和电流检测
  • VBAT跟踪峰值电压限制器，可预防掉电
  • 扩频低EMI模式
  • 热保护和过流保护
  • 42焊球、0.4mm间距DSBGA封装
  • 专用实时DSP，用于扬声器保护
    • 热和偏移保护
    • 可检测泄漏和损坏的扬声器
  • 采样率：14.47kHz至96kHz
  • 2个PDM MIC输入
  • 灵活的用户界面
    • I2S/TDM：8通道（32位/96kHz）
    • I2C：可选地址
  • MCLK自由操作
  • 两个2.54至6.76MHz PDM输入
  • 高级欠压防护功能
  • 电源
    • VBAT：2.7V至5.5V
    • VDD：1.65V至1.95V
    • IOVDD：1.65V至3.6V

应用

  • 智能手机
  • 平板电脑
  • 笔记本电脑
  • 无线扬声器

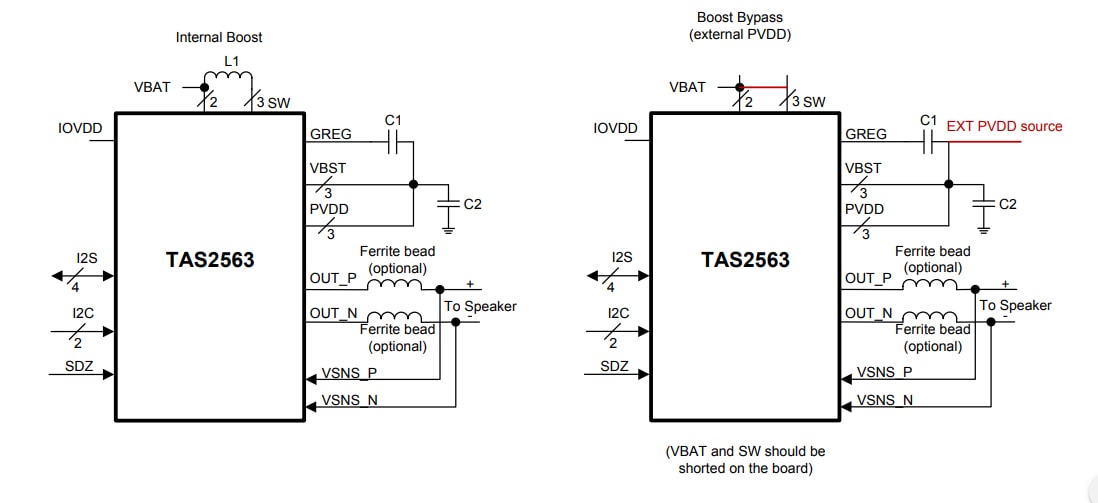

简化示意图

原理图 - Texas Instruments TAS2563 D类音频放大器
