Texas Instruments TAS2780数字输入单声道D类音频放大器
Texas Instruments TAS2780数字输入单声道D类音频放大器经过优化，可有效地将高峰值功率驱动到小型扬声器中。该款D类放大器在18V电源电压下为4Ω负载提供25W连续功率，THD+N小于1%。该器件具有宽电压输入范围和高输出功率，非常适合用于电池或线路供电系统。
TI TAS 2780数字输入单声道D类音频放大器可用作传统放大器或采用基于主机的扬声器保护算法。集成的扬声器电压和电流检测允许通过返回I2S路径向保护算法提供扬声器条件的实时反馈。
TAS2780Y桥电源构架通过内部选择电源来实现最佳余量，从而提高效率。此外，具有多个阈值的掉电预防方案可在电源下降时降低信号路径增益。多达八个TAS2780器件可以通过I2S/TDM + I2C接口共享公共总线。
TAS2780采用30引脚HR-QFN封装，实现紧凑的PCB占位。
特性
- 主要特性
- 23V电源，用于D类输出级
- Y桥多级电源架构
- 扩频控制
- 超声波输出支持高达40kHz
- 输出功率：
- 25W, 1% THD+N (4Ω, 18V)
- 最大输出功率：30W，10% THD+N
- 效率 (1% THDN) 和功耗
- 83%（1W、4Ω、PVDD=12V、VBAT1S=3.8V时）
- 83%（1W、8Ω、PVDD=18V、VBAT1S=5V时）
- 85%（1W、4Ω、PVDD=18V、VBAT1S=5V时）
- 85%（15W、4Ω、PVDD=18V、VBAT1S=5V时）
- 93%（1W、8Ω、PVDD=18V、VBAT1S=5V时）
- 硬件关断模式下<0.5μA
- 电源和管理：
- 3V至23V PVDD
- 2.7V至5.5V VBAT1S
- 1.8V AVDD
- 1.8V/3.3V IOVDD
- 接口和控制：
- 用于回声消除的SDOUT
- I2S/TDM：8通道，每通道32位，高达96KSPS
- I2C：具有快速模式+的可选地址
- 芯片间通信总线
- 采样率：44.1kHz至96kHz
- 集成扬声器管理、保护和EMI：
- 实时IV-sense，用于扬声器保护
- 短路和开路负载保护
- 热保护和过流保护
- 带功率限制器的掉电保护
- 过功率和低电池保护
- PVDD和VBAT1S电源跟踪限制器
- 热折返
- 后置滤波器反馈
- 输出转换率控制
应用
- 笔记本电脑和台式电脑
- 智能扬声器
- 平板电脑和手持设备
- 无线扬声器
相关产品
Texas Instruments TAS2780EVM评估模块
设计用于将TAS2780放大器集成到系统中， 还提供单声道扬声器输出。

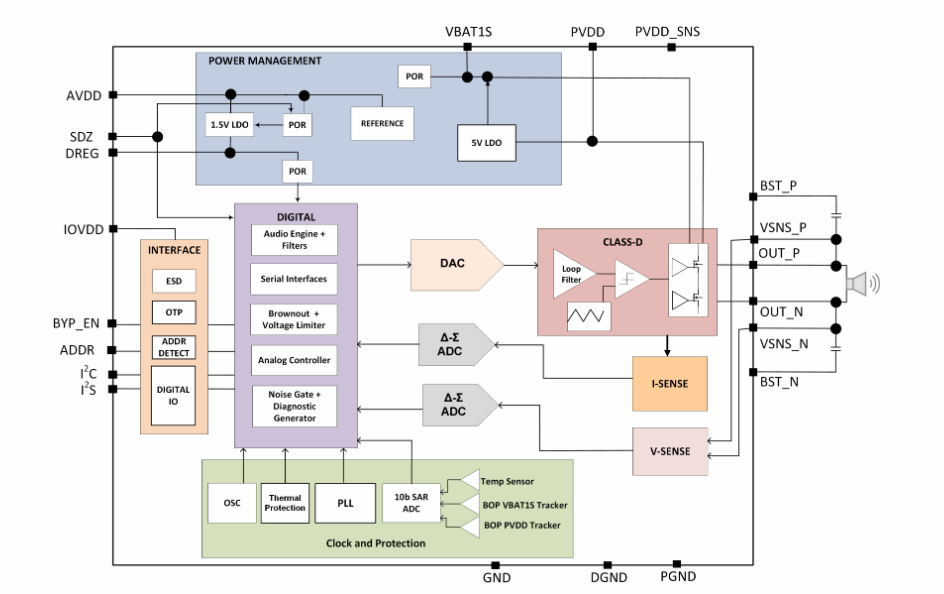

框图
发布日期: 2022-07-29
| 更新日期: 2022-08-02
