Texas Instruments TAS2781 D类放大器
Texas Instruments TAS2781 D类 放大器，并对实时 集成 扬声器保护和 audio 处理进行了优化。TAS2781，将 25W 的 持续功率 送入4Ω 负载，THD+N小于 1%，电源电压，18V。设备's broad 电压 输入范围 and high 输出功率 are ideal for 电池 or line-powered systems.
TI TAS2781 D类放大器的片上DSP支持Texas Instruments智能放大器扬声器保护算法。集成式扬声器电压和电流检测可实时监控扬声器。Y桥电源架构通过内部选择电源来提高放大器效率，从而获得最佳余量。具有可调整阈值的欠压预防方案能够在电源出现压降时减少信号路径中的增益。
Hybrid Pro算法让用户能够通过控制外部电源来优化效率并延长电池寿命。多达八个TAS2781器件可通过I2S/TDM和I2C/SPI接口共享公共总线。
TAS2781采用30引脚HR-QFN封装，以实现紧凑的PCB占位面积。
特性
- 主要特性
- 用于音频处理的集成式DSP
- 23V电源，用于D类输出级
- Y桥多级电源架构
- Hybrid-pro外部升压控制算法
- 超声波输出支持高达40kHz
- 效率(1% THDN)和功耗
- 1W、4Ω、PVDDH = 12V、PVDDL = 3.8V时为82%
- 1W、8Ω、PVDDH = 18V、PVDDL = 5V时为83%
- 1W、4Ω、PVDDH = 18V、PVDDL = 5V时为84%
- 15W、4Ω、PVDDH = 18V、PVDDL = 5V时为90%
- 15W、8Ω、PVDDH = 18V、PVDDL = 5V时为93%
- 硬件关闭模式<0.5μA
- 电源和管理：
- 1.8V AVDD
- 1.8V/3.3V IOVDD
- 2.7V至5.5V PVDDL
- PVDDH：4.5V至23V
- 输出功率:
- 25W, 1% thd+n (4Ω, 18V)
- 最大输出功率：30W，10% THD+N
- 接口和控制：
- 用于消除回声的SDOUT
- I2S/TDM 8x通道，32位高达192KSPS
- I2C，带快速模式+或SPI接口
- 芯片间通信总线
- 采样率：16kHz至192kHz
- 高级DSP音频处理：
- 实时IV-sense，用于扬声器保护
- 动态范围压缩机
- 带功率限制器的掉电保护
- 多通道平衡通信
- 保护和EMI：
- 过功率和低电池保护
- PVDDH/PVDDL电源跟踪限制器
- 热保护和过流保护
- 热折返
- 后置滤波器反馈和压摆率控制
应用
- 笔记本电脑和台式电脑
- 智能扬声器
- 平板电脑和手持设备
- 无线话筒
驱动评估模块
Texas Instruments TAS2781EVM 驱动评估模块
评估单声道配置中TAS2781 D类数字输入音频放大器的性能。

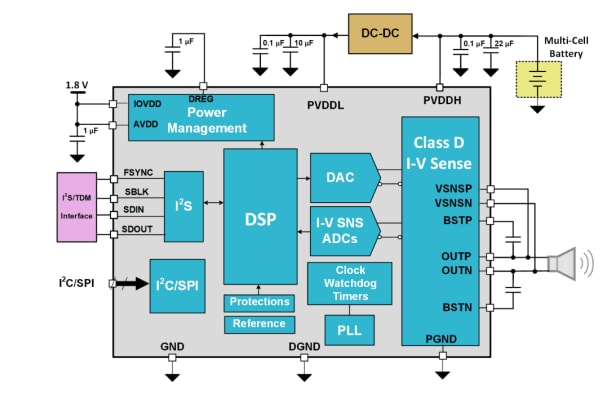

原理图
发布日期: 2022-12-21
| 更新日期: 2025-02-10
