Texas Instruments TAS5727 25W 数字功率放大器

TI TAS5727 25W 数字功率放大器

Texas Instruments TAS5727 25W 数字音频功率放大器是用于驱动立体声桥接扬声器的高效设备。 TI TAS5727 具有扬声器均衡 (EQ) 功能，可改善音频性能。 这些 TI 数字音频功率放大器还提供双频带动态范围压缩 (DRC) 功能，可用作功率限幅器并可实现扬声器保护、轻松聆听和夜间聆听模式。 TAS5727 还提供自动检测功能，无需外部微处理器介入即可自动检测采样率的变化。 这些 TI 音频功率放大器是 LCD 电视、LED 电视和条形音响应用的理想选择。

特点
  • 音频输入/输出
    • 从 20-V 电源向 8 Ω 负载输入 25 W
    • PVDD 范围宽，8 V - 26 V
    • 支持 4 Ω L负载 BTL 配置
    • 高效 D 级运行不再需要散热器
    • 一个串口音频输入（两个音频通道）
    • I²C 地址选择引脚（芯片选择）
    • 单输出滤波器 PBTL 支持
    • 支持 44.1 kHz - 48 kHz 采样率 (LJ/RJ/I²S)
  • 音频/PWM 处理
    • 独立通道音量控制，增益 24 dB 至静音，分辨率步长 0.125-dB
    • 可编程双频带动态范围压缩
    • 18 个可编程双二阶滤波器，用于扬声器均衡和其他音频处理功能
    • DRC 滤波器可编程系数
    • 直流阻隔过滤器
  • 一般特点
    • I²C 串行控制接口
    • 无需 MCLK 便可工作
    • 仅需 3.3 V 和 PVDD
    • 无外部振荡器：内部振荡器用于自动数据率检测
    • 表面安装，48 引脚 HTQFP 封装
应用
  • LCD 电视
  • LED 电视
  • 条形音响

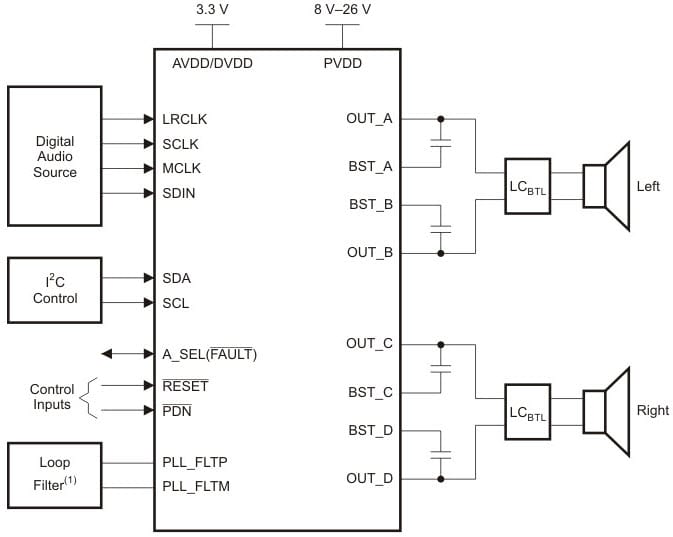

功能框图
功能框图
  • Texas Instruments
  • Semiconductors|Integrated Circuits|IC-Amplifier|IC-Audio
发布日期: 2011-04-15 | 更新日期: 2022-03-11
