Texas Instruments TAS5733LEVM D类音频放大器评估模块 (EVM)
Texas Instruments TAS5733LEVM D类音频放大器评估模块 (EVM) 用于评估TAS5733L。TAS5733L是一款I2S输入开环放大器。该评估模块装配了两个 TAS5733L 器件：一个器件配置用于双通道运行，另一个器件配置用于单通道运行。TAS5733L 将 PWM 处理器与开环 D 类音频功率放大器相结合。TAS5733LEVM 由 8V 至 16.5V 的单电源供电。TAS5733LEVM 与 PurePath™ 控制台母板和 PurePath™ 控制台 GUI 结合使用，组成了一套完整的音频评估系统，可支持来自各种来源的音频输入。这些工具还支持一个用于控制器件和支持电路的GUI。
特性
- 10W /8Ω立体声和20W /4Ω单声道输出，电源为12V
- I2S输入、8kHz至48kHz Fs、可配置I2C地址、三重调制、每通道高达10 BQ，3频段AGL和全频段AGL
- 宽电源电压能力：8V至16.5V
- TAS5733LEVM配置为2.1解决方案，左/右使用一个TAS5733L，在PBTL中配置第二个，用于重低音驱动器
- PurePath控制台主板提供灵活的输入信号路由（USB、SPDIF和模拟）以及通过PurePath Console 3 GUI进行控制和配置的USB连接
必要设备
- TAS5733LEVM evaluation board
- PurePath Console motherboard
- Banana cable, or bare wire lead pair for PVDD/GND connection via five-way binding posts.
- Speaker cable with JST VHR-2N connector
- 2 × 8Ω speakers for a stereo test
- 1 × 4Ω speakers for a mono test
- Power supply (8V to 16.5V)
- Audio source (analog, USB, optical)
- Micro Type-B USB cable
- PurePath Console 3.xx GUI running on a PC

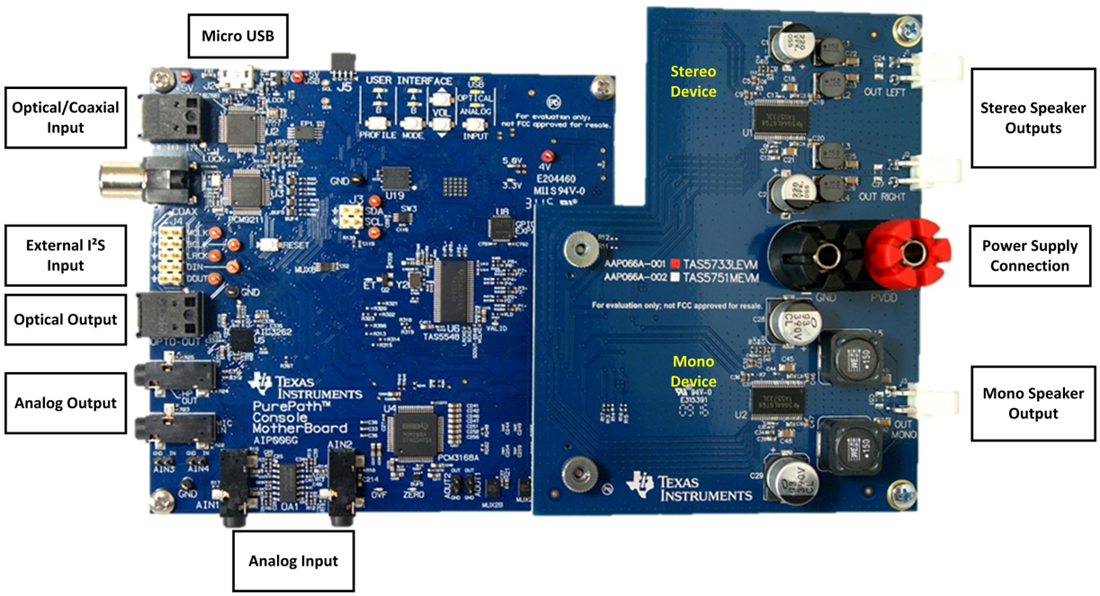

Setup Connections
