Texas Instruments TAS5753MDEVM音频放大器评估模块
Texas Instruments TAS5753MDEVM音频放大器评估模块 (EVM) 用于评估TAS5753MD。TAS5753MD 是一款 I2S 输入开环放大器，带集成耳机/线路驱动器。该评估模块装配了两个 TAS5753MD 器件：一个器件配置用于双通道运行，另一个器件配置用于单通道运行。TAS5733L 将 PWM 处理器与开环 D 类音频功率放大器相结合。TAS5753MDEVM 由 8V 至 26.4V 的单电源供电。该评估模块结合了 PurePath™ 控制台主板和 PurePath™ 控制台 GUI，组成一个完整的音频评估系统。这些器件必须单独订购。得益于这些工具，该器件允许各种来源的音频输入，并设有一个可控制器件和支持电路的GUI。
特性
- 25W/8Ω立体声输出和50W/4Ω单声道输出（带有24V电源）
- I2S输入、8kHz至48kHz Fs、可配置I2C地址、三重调制、每通道高达10BQ，3频段AGL和全频段AGL
- 集成式耳机/线路驱动器放大器
- TAS5751MEVM配置为2.1解决方案，一个TAS5751M用于左/右声道驱动，另一个配置为PBTL用于低音炮驱动
- PurePath控制台主板提供灵活的输入信号路由（USB、SPDIF和模拟）以及通过PurePath Console 3 GUI进行控制和配置的USB连接
必要设备
- TAS5753MDEVM board
- PurePath Console motherboard
- Banana cable, or bare wire lead pair for PVDD/GND connection via five-way binding posts
- Speaker cable with JST VHR-2N connector
- 2 × 8Ω speakers for a stereo test
- 1 × 4Ω speakers for a mono test
- Power supply (8V to 26.4V)
- Audio source (analog, USB, optical)
- Micro Type-B USB cable
- PurePath Console 3.xx GUI running on a PC

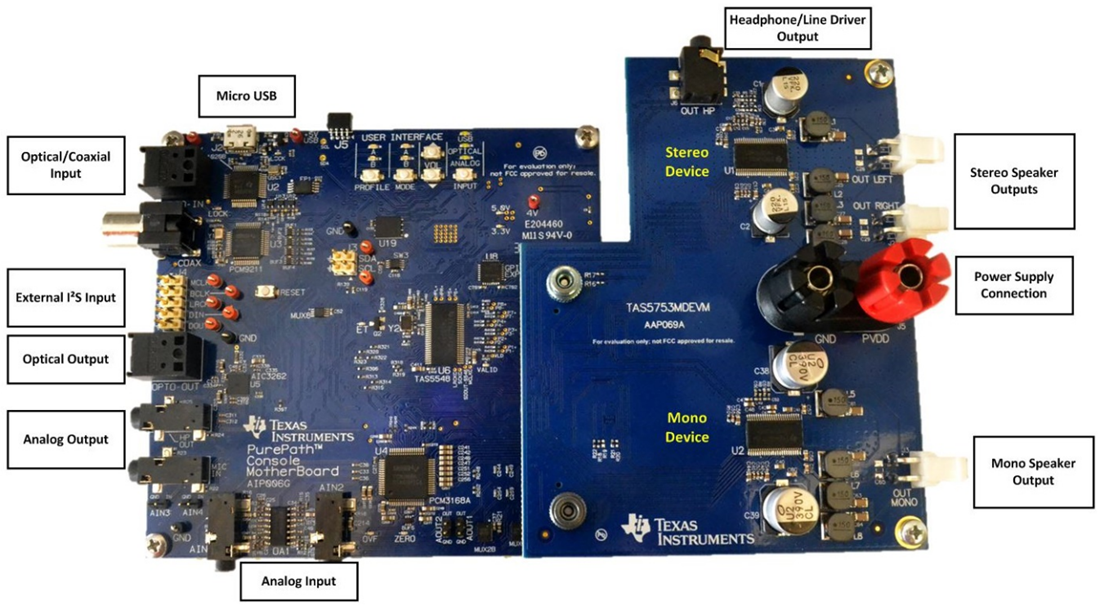

Board Setup
