Texas Instruments TAS5755M数字输入音频放大器
Texas Instruments TAS5755M数字输入音频放大器是具有集成式处理功能的单芯片灵活数字音频解决方案。该集成处理功能支持2.1（2个扬声器+低音炮）、2.0或立体声（2个扬声器）和单声道（高功率扬声器) 模式。该器件效率高、RDSON低 (80mΩ) ，采用焊盘朝上封装，输出功率高达2×50W或1×100W。TAS5755M的立体声模式中的每个通道都使用2个全桥。在2.1模式中，TAS5755M使用2个半桥驱动2个独立扬声器通道，同时使用1个全桥驱动低音炮。此外，在单声道模式中，TAS5755M使用单级滤波器支持预滤波并联桥接式负载 (PBTL)，减少了系统总尺寸并降低了成本。
TAS5755M具有集成音频处理功能。它包括信号混合、直流阻隔滤波器、2×8+1×2双二阶滤波器，从而实现均衡。通过双频带对数式DRC和用于低音炮通道的单独单频带DRC实现功率限制。
特性
- 减少Sol
- 支持单芯片2.1、2.0和单声道模式
- 单声道 (PBTL) 模式采用单滤波器
- 焊盘朝上封装和80mΩ RDSON增强了热性能
- 支持高输出功率
- 2×19W + 1×50W，2.1模式（2×4Ω + 1×6Ω，24V）
- 2×50W，2.0模式（2×6Ω，24V）
- 1×100W，单声道模式（1×2Ω，24V）
- 宽电压范围：8V至26.4V
- 音频性能 音频
- THD+N≤0.05%（1kHz时）（RSPK=8Ω，POUT=1W，PVDD=18V）
- ICN≤50µVRMS
- 串扰≤-67dB
- SNR≥104dB
- 提供BD调制功能，提高音频性能和效率
- 集成式音频处理
- 2×8 + 1×2双二阶滤波器
- 双频带+单频带可配置动态范围控制 (DRC)
- 免许可证的3D音效
- 信号混合和直流阻断滤波器
- 自动速率检测
- 集成自我保护
- 散热保护
- 过流限制保护
- 欠压保护
应用
- DTV、UHD和多功能显示器
- 音响、PC音频
- 通用音频设备

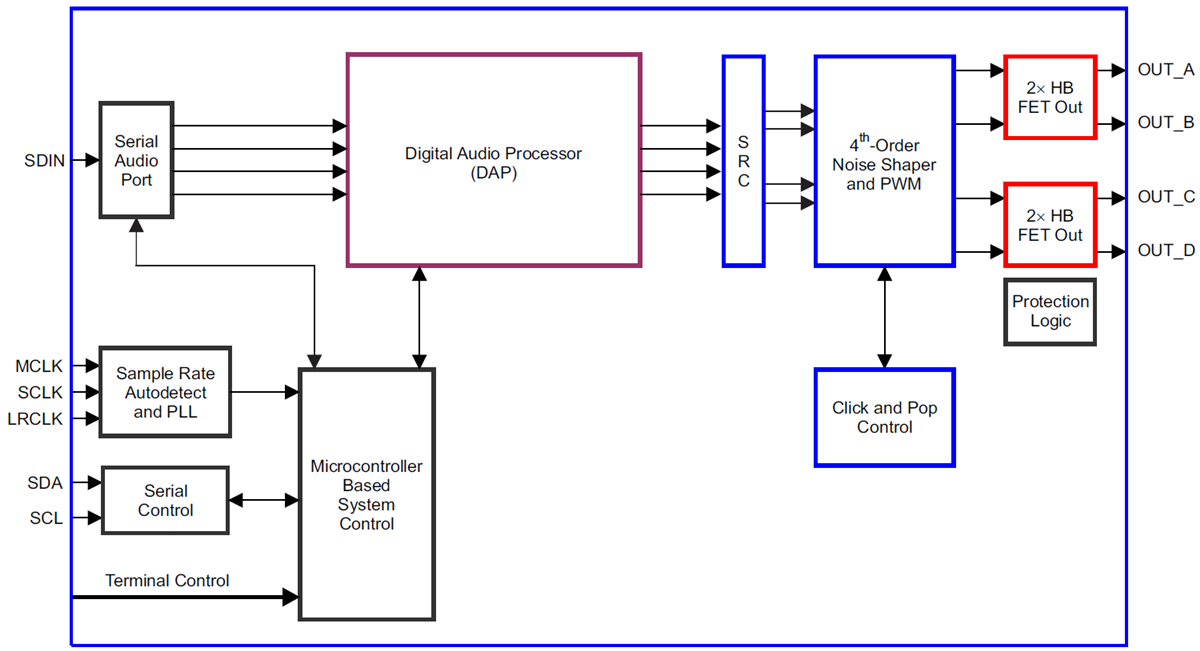

功能框图
发布日期: 2018-05-15
| 更新日期: 2023-01-03
