Texas Instruments TCA9406EVM I2C转换器评估模块

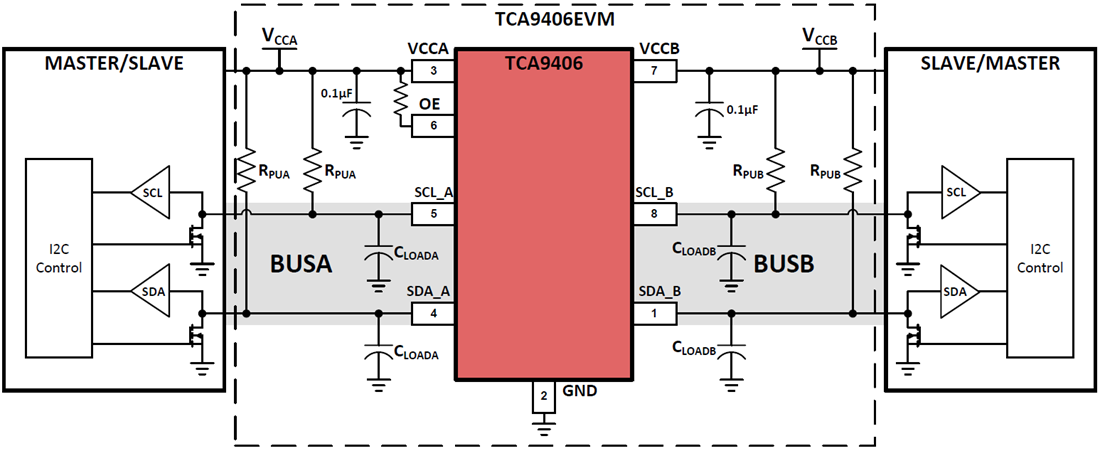

Texas Instruments TCA9406EVM I²C转换器评估模块 (EVM) 用于评估TCA9406（采用DCU封装）。TCA9406是一款2位双向1MHz、I²C总线和SMBus电压电平转换器。TCA9406的I²C总线可通过SDA_A、SCL_A、SDA_B和SCL_B测试点轻松访问，并对称放置以获得最佳性能。所有IC信号均由评估模块上的测试点连接提供。TCA9406EVM让设计人员可以加载和测试不同电容性负载。用户还可选择使用电感器替换串联电阻器，以模拟电缆的寄生电感。可以轻松准确地评估诸如上升时间、功耗和延迟时间等参数。
