Texas Instruments TCA9416超低电压I2C转换器

Texas Instruments TCA9416超低电压I2C转换器是一款2位双向I2C SMBus电压电平转换器，具有输出使能 (OE) 输入和上升沿和下降沿加速器。A侧和B侧的工作电压范围均为1.08V至3.6V。该特性支持器件在1.2V、1.8V、2.5V和3.3V（典型值）电源轨中的任何一个上连接更低和更高逻辑信号电平。

OE输入引脚以VCCA为基准，可直接连接到VCCA，但也可耐受3.6V电压。OE引脚还可以控制并设置为逻辑低电平，从而将所有SCL和SDA引脚置于高阻抗状态，从而显著降低静态电流消耗。在正常I2C和SMBus配置下，TCA9416与标准速度兼容，其中SCL频率为100kHz（标准模式）、400kHz（快速模式）或1MHz（快速模式+）。

Texas Instruments TCA9416在SCL_A、SDA_A、SCL_B和SDA_B上设有内部10kΩ上拉电阻器。可在总线上添加额外的外部上拉电阻器，以降低总上拉电阻并加快上升沿。

特性

  • 用I2C应用中SDA、SCL线路的2位双向转换器
  • 提供双向电压转换，无方向引脚
  • 高阻抗输出SCL_A、SDA_A、SCL_B、SDA_B引脚（OE=0V或VCC=0V时）
  • 所有SDA和SCL引脚上的内部10kΩ上拉电阻器均基于各自的VCC电压启用
  • A和B端口均为1.08V至3.6V
  • VCC隔离功能：如果任一VCC输入处于GND状态，则两个端口均进入高阻抗状态（上拉除外）
  • 无需电源排序：可先使VCCA或VCCB斜线上升
  • 低Ioff：2.5µA（VCCA或VCCB=0V时）
  • OE输入可直接连接到VCCA或由GPIO控制
  • 闭锁性能超过100mA，符合JESD 78 II类标准
  • 静电放电保护超出JESD 22标准
    • 2500V人体模型 (A114-B)
    • 1500V充电器件模型 (C101)

应用

  • 可穿戴设备
  • 个人电子设备
  • 服务器

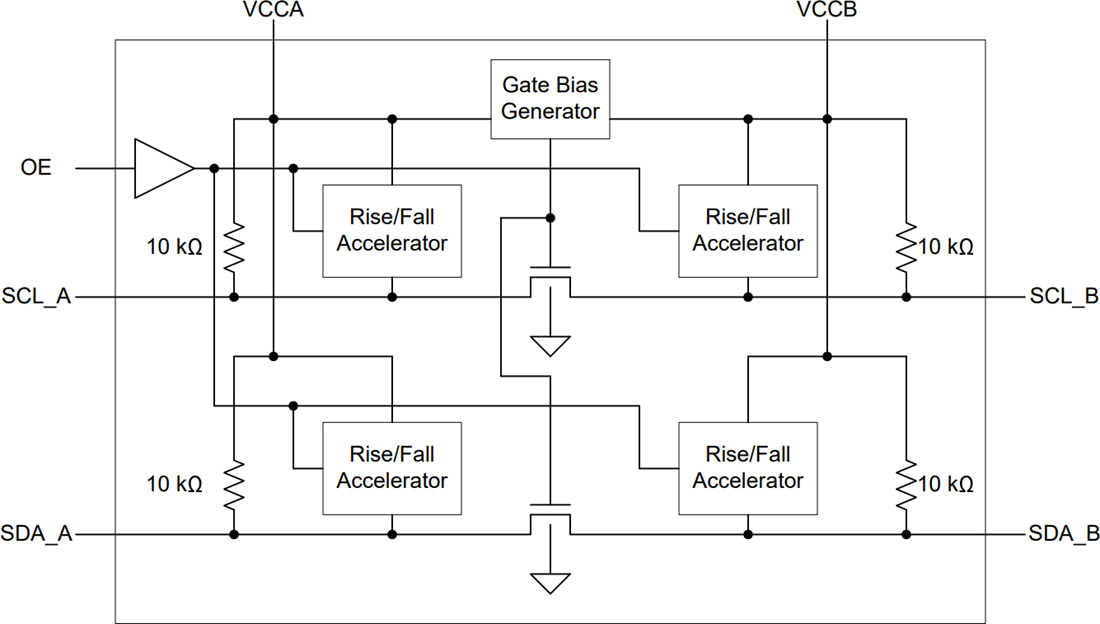

功能框图

框图 - Texas Instruments TCA9416超低电压I2C转换器

相关开发工具

Texas Instruments TCA9416EVM转换器评估模块

通过可调上拉电阻器和TCA9416的总线电容提供可配置的负载条件。
