Texas Instruments TCA9517电平转换I2C总线中继器
Texas Instruments TCA9517电平转换I2C总线中继器是一款具有电平转换功能的双向缓冲器，适用于I2C和SMBus系统。该中继器在混合模式应用中提供低电压（低至 0.9V）和高电压（2.7V至5.5V）之间的双向电压电平转换（上行转换/下行转换）。TCA9517支持对I2C和SMBus系统进行扩展，甚至在电平转换期间也不会影响系统性能。
特性
- 双通道双向缓冲器
- 与I2C总线和SMBus兼容
- 在A侧上，运行电源电压范围为0.9V至5.5V
- 在B侧上，运行电源电压范围为2.7V至5.5V
- 电压电平转换：0.9V-5.5V至2.7V-5.5V
- 针对PCA9515B的封装和功能替代产品
- 高电平有效中继器使能输入
- 漏极开路I2C I/O
- 5.5V耐压I2C和使能输入支持混合模式信号运行
- 适用于标准模式和快速模式I2C器件和多重主器件
- I2C引脚呈高阻抗（断电时）
- 闭锁性能超过100mA，符合JESD 78 II类标准
- ESD保护性能超出JESD 22标准
- 5500V人体模型 (A114-A)
- 200V机器模型 (A115-A)
- 1000V充电器件模型 (C101)
应用
- 服务器
- 路由器（电信交换设备）
- 工业设备
- 有许多I2C从器件和/或长PC走线的产品

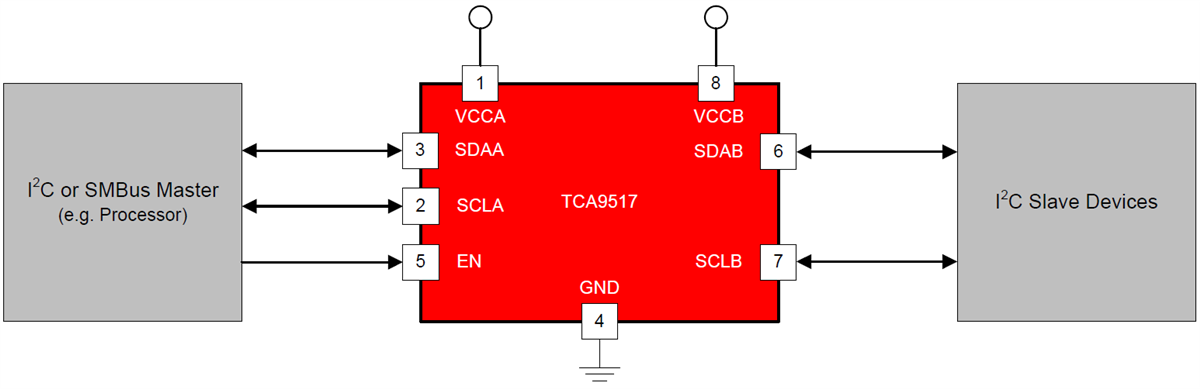

简化示意图
